Panduan Bel Otomatis MP3

Atur jam, pilih suara bel dari micro SD, susun jadwal sesuai hari dan grup, lalu gunakan bel manual, ampli manual, libur, dan cadangan. Satu panduan untuk semua paket Bel Otomatis MP3 dengan LCD 16 × 2 dan website pengguna.

24 bab panduan

Versi acuan 2.0.0

Revisi 37

Diperbarui 26-10-2026

Halaman 1 dari 24

Fungsi Utama Bel Otomatis MP3

Kenali pekerjaan yang dapat Anda atur sebelum membunyikan bel.

Paket dalam katalog yang memakai panduan ini
PaketKode produkAudio
Ampli EksternalPRD0007Tanpa ampli internal; wajib memakai amplifier dan speaker sendiri
Ampli Internal Tanpa SpeakerPRD0008Ampli internal 150 W; speaker disiapkan sendiri
Ampli Internal 1 SpeakerPRD0009Ampli internal 150 W + 1 speaker
Ampli Internal 2 SpeakerPRD0010Ampli internal 150 W + 2 speaker
Ampli Internal 3 SpeakerPRD0011Ampli internal 150 W + 3 speaker
Ampli Internal 4 SpeakerPRD0012Ampli internal 150 W + 4 speaker

  • Jadwal bel otomatis

    Atur waktu, hari, file MP3, durasi, dan grup untuk setiap jadwal. Alat menyediakan 50 jadwal. Tabel Jadwal Aktif membantu memeriksa susunannya. Setelah reset belum ada jadwal aktif; jadwal pada gambar adalah contoh. Gambar bawah memperlihatkan tabel setelah digeser ke kanan.

    Jadwal bel otomatis Perbesar gambar

  • Suara dari micro SD

    Bel memutar file MP3 dari micro SD: awalan, bel utama, lalu akhiran. Bel utama memakai folder Bel Sekolah atau Bel Pabrik sesuai pilihan di Pengaturan Bel.

    Suara dari micro SD Perbesar gambar

  • Bel manual dan ampli manual

    Gunakan Bel Manual untuk pengumuman dengan bel pembuka dan penutup, atau Amplifier Manual untuk menyalakan ampli tanpa bel pembuka dan penutup. Keduanya tersedia di Home dan sebagai tombol fisik.

    Bel manual dan ampli manual Perbesar gambar

  • LCD 16 × 2

    LCD menampilkan dua baris, masing-masing 16 karakter. Layar siaga memperlihatkan hari, tanggal, jam, dan STANDBY; saat bel berjalan tampilannya berubah.

    LCD 16 × 2 Perbesar gambar

  • Pilih sesuai paket pembelian

    Semua paket memakai kontroler, firmware, dan website yang sama. Perbedaannya ada pada ampli dan jumlah speaker dalam paket, bukan pada jumlah jadwal atau ukuran LCD.

    Pilih sesuai paket pembelian Perbesar gambar

Halaman 2 dari 24

Tombol pada Alat

Bedakan tombol bel manual, manual ampli, dan Info IP sebelum menekannya.

  • Tombol bel manual

    Tekan tombol bel manual ke posisi aktif untuk memutar file pembuka dari folder 01; ampli tetap menyala selama tombol aktif sehingga Anda dapat menyampaikan pengumuman. LCD menulis MANUAL BEL AKTIF dan PUSH OFF=AKHIR. Kembalikan tombol ke posisi tidak aktif untuk memutar file penutup dari folder 02.

    Tombol bel manual Perbesar gambar

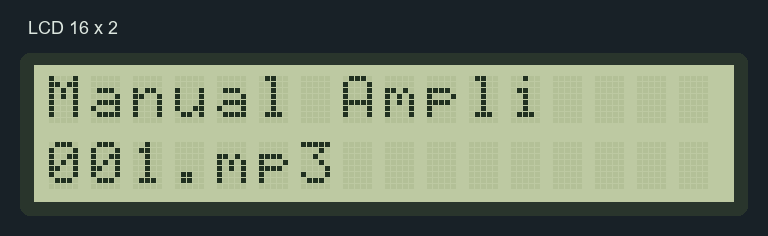

  • Tombol manual ampli

    Tekan tombol manual ampli ke posisi aktif untuk menyalakan ampli tanpa bel pembuka dan penutup. Alat memutar file 001.mp3 dari folder 05 (Manual Ampli). Kembalikan tombol ke posisi tidak aktif untuk mematikan ampli.

    Tombol manual ampli Perbesar gambar

  • Info IP

    Tekan sebentar lalu lepaskan Info IP. LCD menampilkan AKSES LOKAL beserta nama akses lokal sekitar 5 detik, kemudian IP sekitar 5 detik. Tekan singkat tidak menyambungkan ulang WiFi.

    Info IP Perbesar gambar

Halaman 3 dari 24

Menyiapkan Micro SD dan Speaker

Pastikan file suara dan sambungan audio siap sebelum alat dipakai.

  1. Susunan folder micro SD

    Alat membaca lima folder: 01 Awalan, 02 Akhiran, 03 Bel Sekolah, 04 Bel Pabrik, dan 05 Manual Ampli. Anda dapat mengganti suara bel sendiri dengan file MP3 pada folder tersebut.

    Susunan folder micro SD Perbesar gambar

  2. Nama file MP3

    Beri nama file dengan tiga angka, mulai 001.mp3 sampai 255.mp3. Nomor inilah yang dipilih pada jadwal, bel manual, dan Tes Audio MicroSD.

    Nama file MP3 Perbesar gambar

  3. Pasang micro SD dan cek suara

    Pasang micro SD saat alat mati, lalu nyalakan alat. Setelah website terbuka, uji file melalui Tes Audio MicroSD di Home. Paket katalog menyertakan micro SD 8 GB.

    Pasang micro SD dan cek suara Perbesar gambar
    Jika file tidak berbunyi

    Periksa nama folder dan nomor file, lalu uji kembali. Tes memakai folder dan nomor file yang Anda pilih, sama seperti jadwal.

  4. Paket Ampli Internal

    Ampli internal berdaya 150 W dan dapat dipakai maksimal 4 speaker 15 W atau 25 W dengan impedansi 8 ohm. Paket 1–4 Speaker sudah berisi speaker sesuai jumlahnya; paket Tanpa Speaker memerlukan speaker sendiri. Paket dengan speaker juga berisi MIC dan kabel speaker 9 meter.

  5. Paket Ampli Eksternal

    Paket Ampli Eksternal tidak berisi ampli daya. Anda wajib menyiapkan amplifier dan speaker sendiri; setiap paket katalog menyertakan kabel RCA to RCA dan konverter RCA to Akai 6.5.

Halaman 4 dari 24

Membuka Website Alat

Sambungkan HP atau komputer ke jaringan yang sama dengan alat.

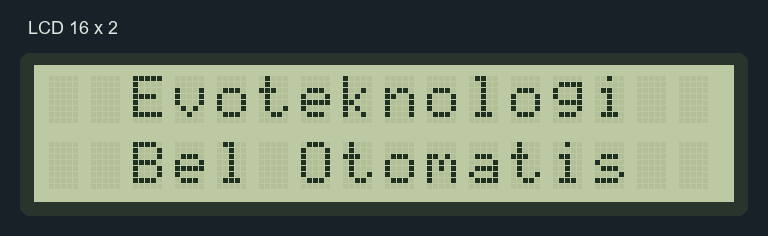

  1. Nyalakan alat

    Sambungkan catu daya sesuai label unit, lalu tunggu layar awal Evoteknologi / Bel Otomatis.

    Nyalakan alat Perbesar gambar

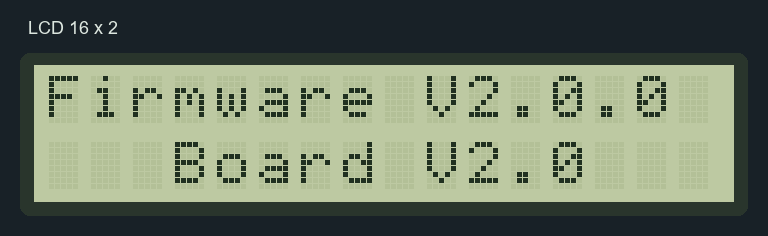

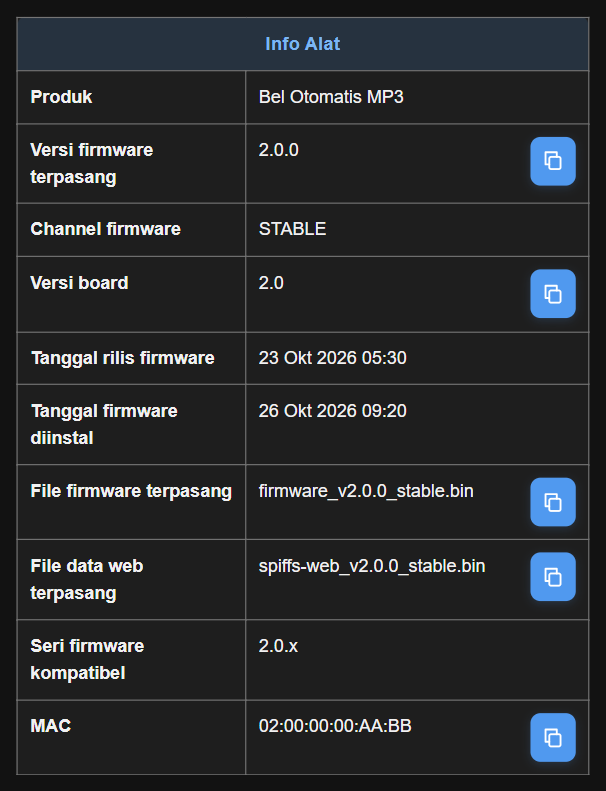

  2. Cocokkan versi yang tampil

    Saat layar awal berganti, baca versi firmware dan board. Panduan ini mengacu pada firmware 2.0.0 dan board 2.0; unit Anda dapat memakai versi berbeda.

    Cocokkan versi yang tampil Perbesar gambar

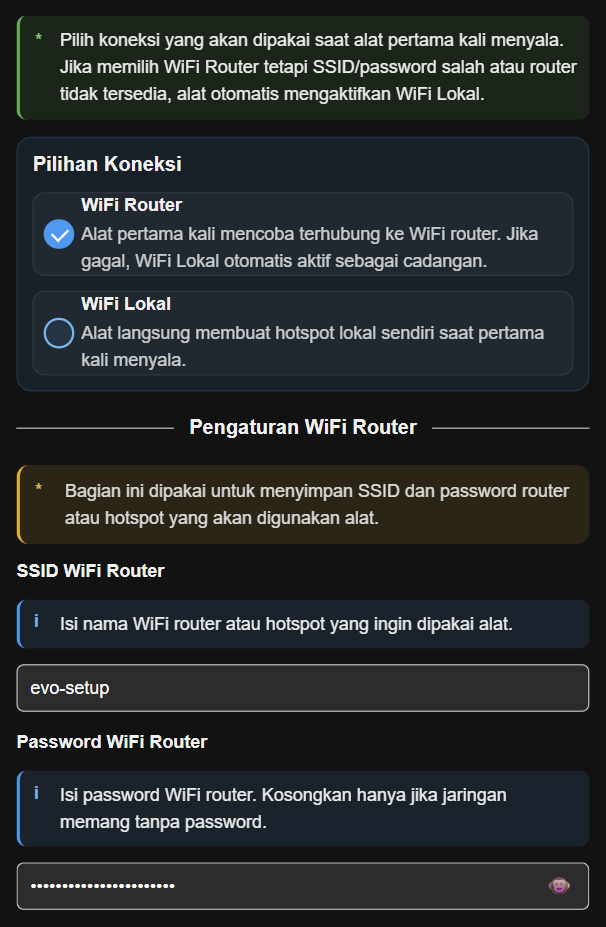

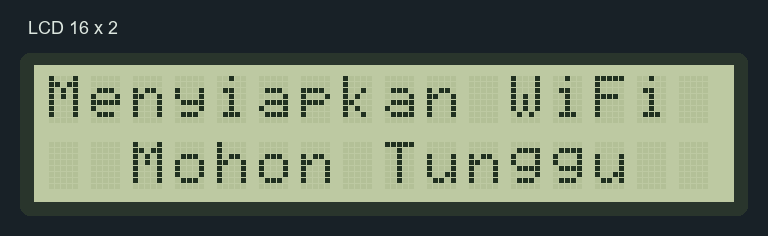

  3. Tunggu WiFi siap

    Setelah data disiapkan, LCD menampilkan Menyiapkan WiFi. Bila router tidak tersambung dalam sekitar 12 detik, alat menyalakan WiFi Lokal sebagai cadangan.

    Tunggu WiFi siap Perbesar gambar

  4. Sambungkan HP atau komputer

    Jika alat sudah memakai router, sambungkan HP/komputer ke jaringan router yang sama. Jika router tidak tersedia, pilih WiFi Lokal alat; nama bawaan berbentuk EVO-BEL-OTOMATIS-XXXX, sandi bawaan 12345678. XXXX berbeda antarunit.

    Sambungkan HP atau komputer Perbesar gambar

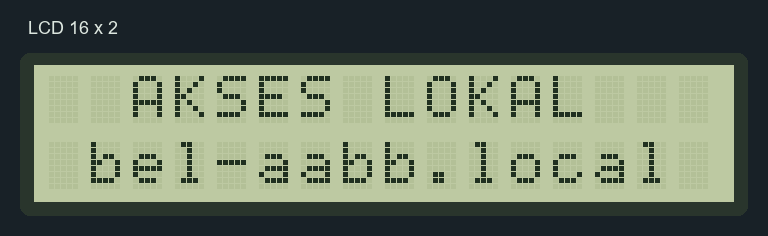

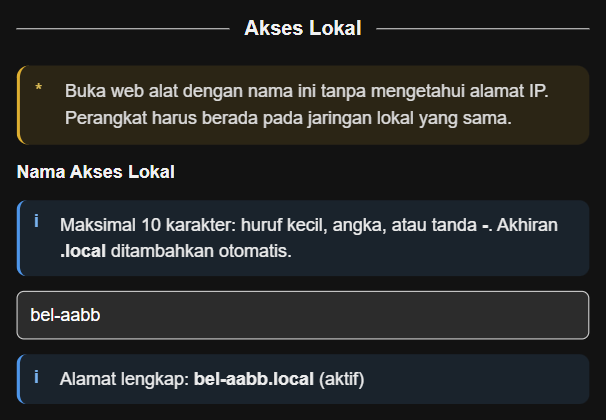

  5. Baca nama akses lokal

    Setelah WiFi siap, LCD menampilkan AKSES LOKAL dan nama alat sekitar 5 detik. Anda juga dapat menampilkannya kembali dengan menekan sebentar Info IP.

    Baca nama akses lokal Perbesar gambar

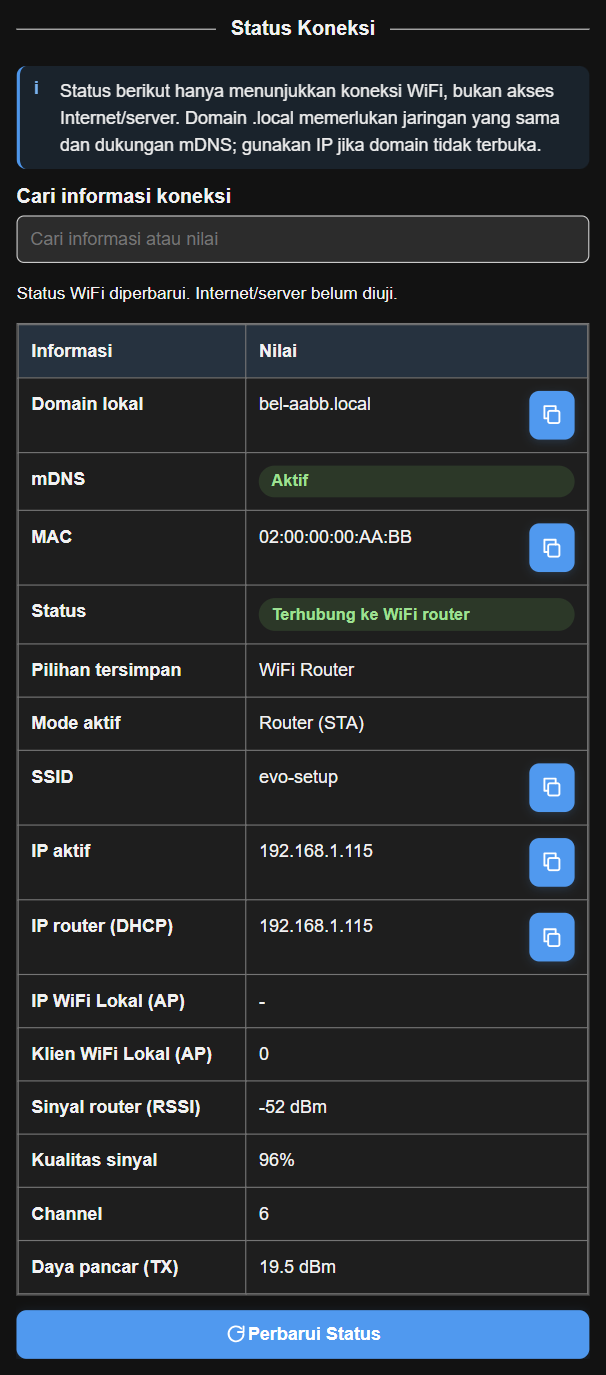

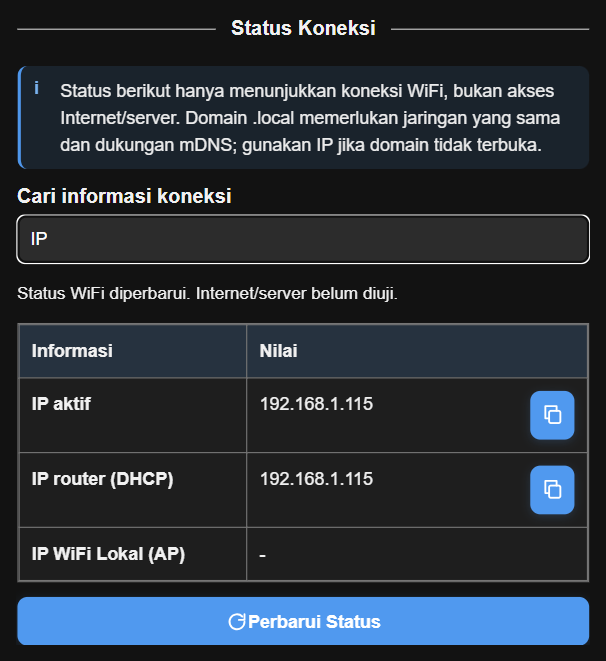

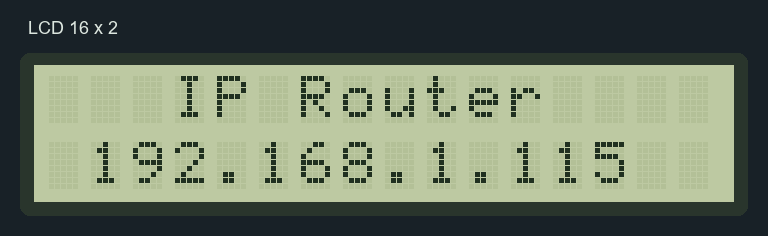

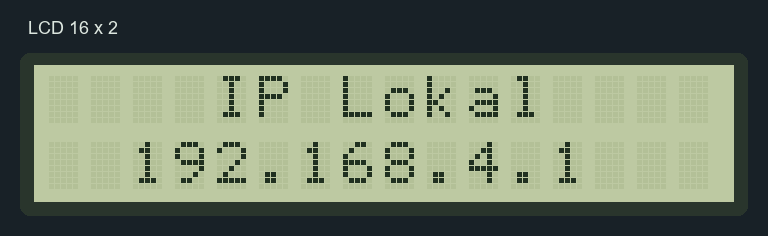

  6. Catat alamat IP

    Tunggu tahap IP Router atau IP Lokal. Saat alat baru menyala, IP hanya tampil sekitar 1 detik; tekan sebentar Info IP agar IP tampil kembali sekitar 5 detik. Gunakan IP yang benar-benar tampil pada unit.

    Catat alamat IP Perbesar gambar

  7. Ketik di bilah alamat browser

    Buka browser dan ketik http:// diikuti IP alat, misalnya http://192.168.1.115. Anda juga dapat memakai http://bel-aabb.local jika nama itu memang tampil pada unit dan jaringan mendukungnya.

    Ketik di bilah alamat browser Perbesar gambar

Halaman 5 dari 24

Login dan Menu

Masuk ke website pengguna dan kenali navigasinya.

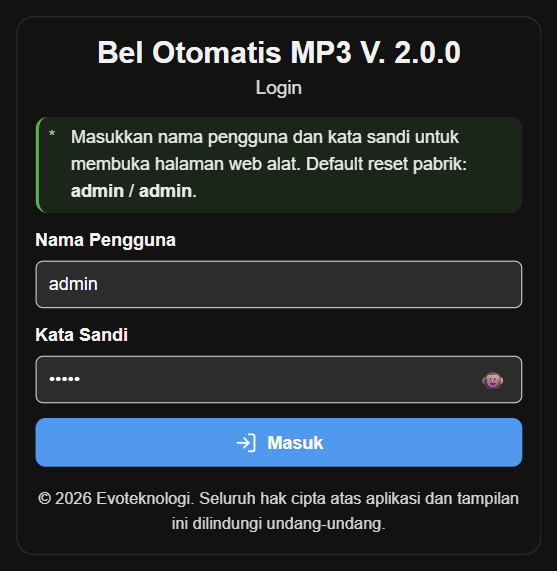

  1. Masuk dengan akun pengguna

    Isi Nama Pengguna dan Kata Sandi, lalu tekan Masuk. Akun setelah reset adalah admin / admin; selama akun belum diganti, kedua kolom terisi otomatis. Bila pemilik sudah menggantinya, pakai akun yang diberikan pemilik. Tombol di sisi kata sandi menampilkan atau menyembunyikan isinya.

    Masuk dengan akun pengguna Perbesar gambar

  2. Pindah halaman dan pilih tema

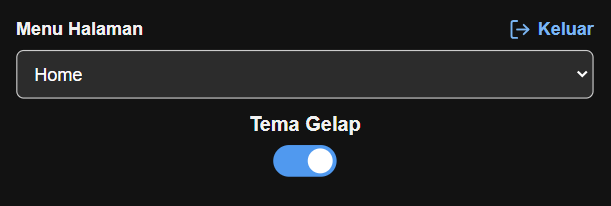

    Pilih pekerjaan melalui Menu Halaman. Sakelar Tema Gelap / Tema Terang mengubah tampilan website dan disimpan di alat; tombol Kembali ke atas muncul setelah halaman digulir. Muat Ulang Halaman membaca ulang data dari alat.

    Pindah halaman dan pilih tema Perbesar gambar

  3. Jika menu terbatas

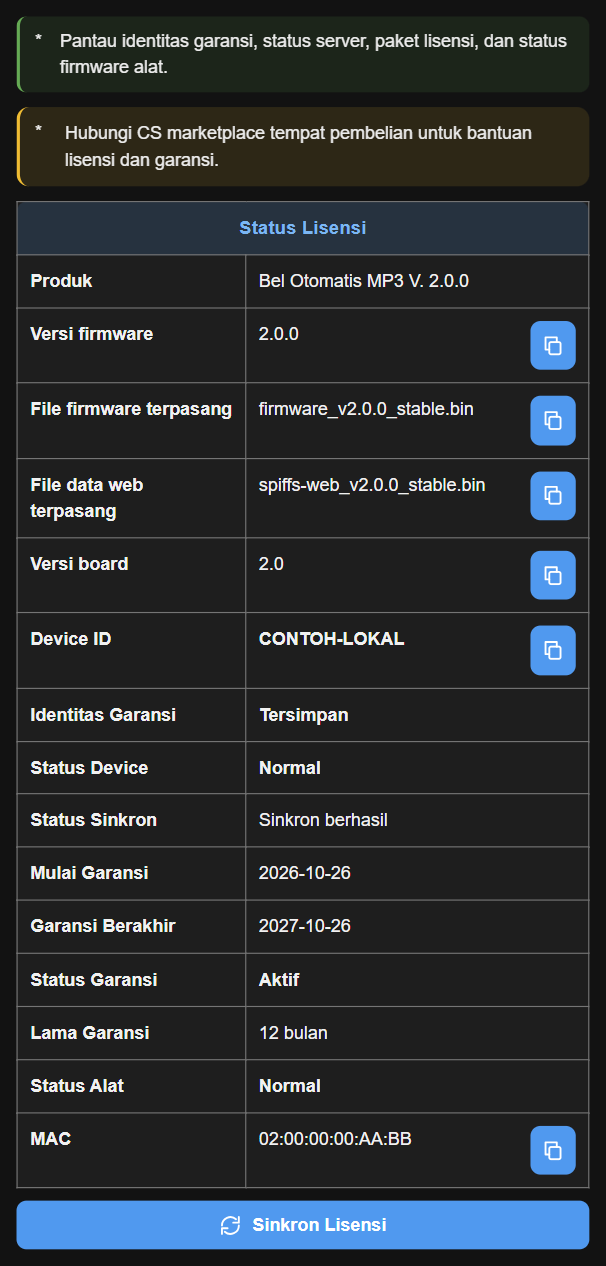

    Bila Menu Halaman hanya berisi WiFi, Sistem, dan Lisensi, buka Lisensi dan periksa status identitas. Saat dibatasi, jadwal, bel manual, dan ampli manual tidak dapat dijalankan; hubungi penjual dan jangan reset untuk mencoba membuka akses.

    Jika menu terbatas Perbesar gambar

Halaman 6 dari 24

Mengatur Tanggal dan Waktu

Pastikan jam alat benar agar jadwal berbunyi tepat waktu.

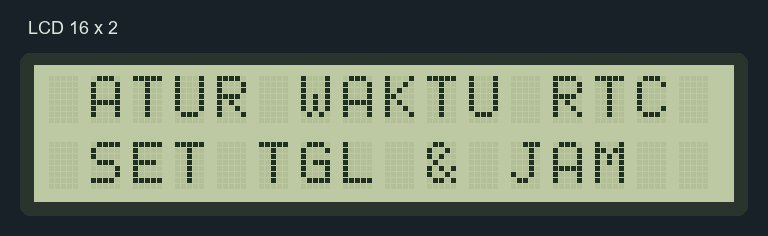

  1. Jika LCD meminta pengaturan RTC

    Bila LCD menampilkan ATUR WAKTU RTC / SET TGL & JAM, jam alat belum valid. Atur tanggal dan waktu melalui Home.

    Jika LCD meminta pengaturan RTC Perbesar gambar

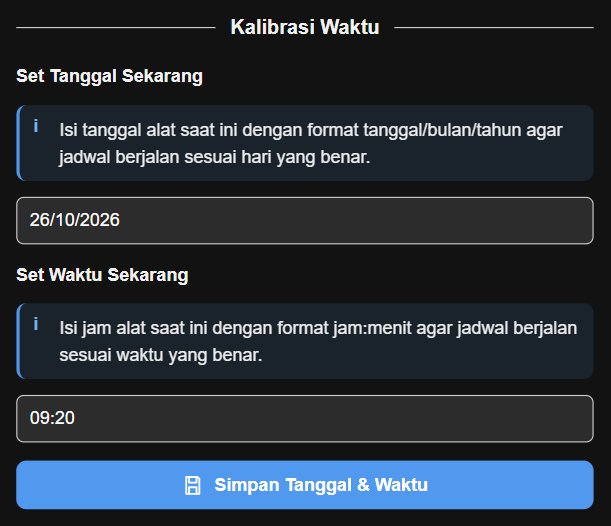

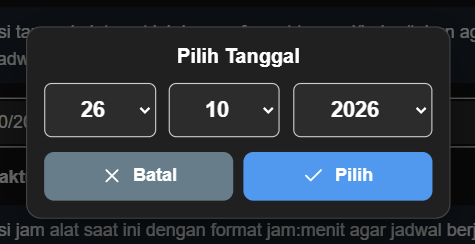

  2. Pilih tanggal yang benar

    Di Home, tekan Set Tanggal Sekarang, pilih tanggal, bulan, dan tahun, lalu tekan Pilih. Batal menutup dialog tanpa mengubah isian. Isian awal mengikuti tanggal HP/komputer Anda.

    Pilih tanggal yang benar Perbesar gambar

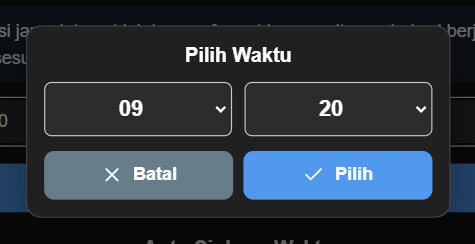

  3. Pilih jam dan menit

    Tekan Set Waktu Sekarang, pilih jam dan menit format 24 jam, lalu tekan Pilih.

    Pilih jam dan menit Perbesar gambar

  4. Simpan tanggal dan waktu

    Tekan Simpan Tanggal & Waktu. Detik dimulai dari 05 setelah disimpan.

    Simpan tanggal dan waktu Perbesar gambar

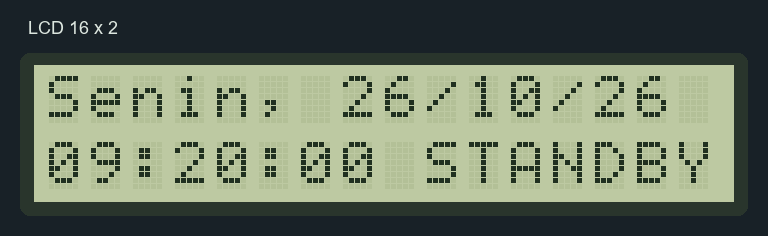

  5. Periksa LCD setelah menyimpan

    Pastikan LCD siaga menampilkan hari, tanggal, dan jam yang benar.

    Periksa LCD setelah menyimpan Perbesar gambar

Halaman 7 dari 24

Memilih Jenis Bel dan Grup Jadwal

Tentukan folder bel utama dan grup yang sedang berlaku.

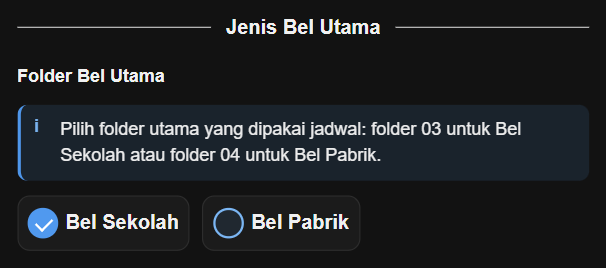

  1. Pilih Folder Bel Utama

    Di Pengaturan Bel, pilih Bel Sekolah untuk memakai folder 03 atau Bel Pabrik untuk folder 04. Bawaan reset adalah Bel Sekolah.

    Pilih Folder Bel Utama Perbesar gambar

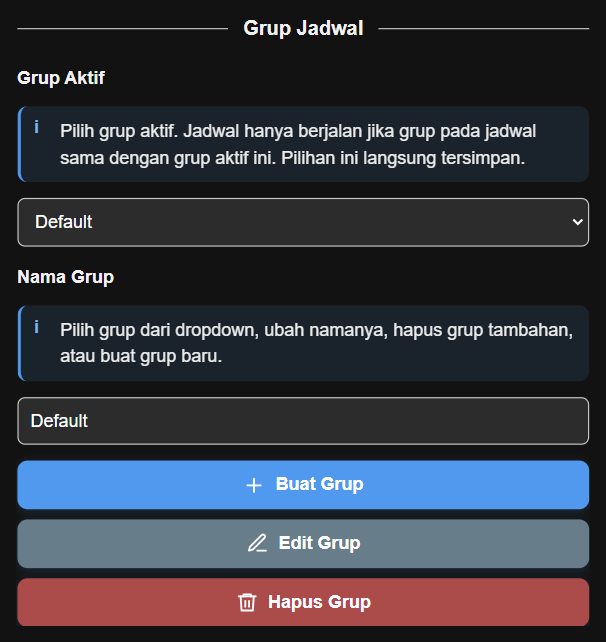

  2. Pilih Grup Aktif

    Jadwal hanya berjalan jika grupnya sama dengan Grup Aktif. Setelah reset hanya ada grup Default. Pilihan ini langsung tersimpan.

    Pilih Grup Aktif Perbesar gambar

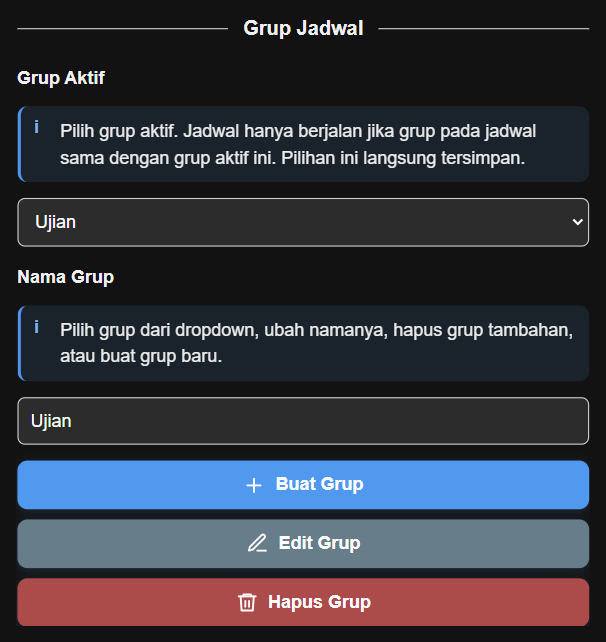

  3. Buat atau ubah nama grup

    Ketik pada Nama Grup, lalu tekan Buat Grup untuk grup baru atau Edit Grup untuk mengganti nama grup terpilih. Alat menyimpan maksimal 8 grup, nama hingga 24 karakter. Grup baru langsung menjadi Grup Aktif.

    Buat atau ubah nama grup Perbesar gambar

  4. Hapus grup tambahan jika perlu

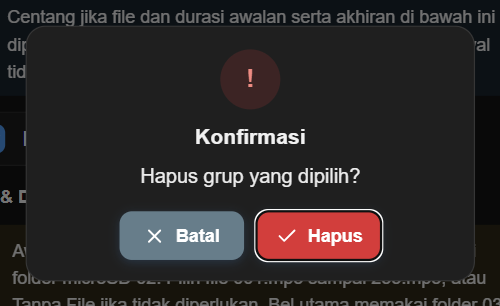

    Pilih grup, tekan Hapus Grup, lalu konfirmasi Hapus. Grup Default tidak dapat dihapus; setelah menghapus, Grup Aktif kembali ke Default.

    Hapus grup tambahan jika perlu Perbesar gambar

Halaman 8 dari 24

Mengatur Awalan, Akhiran, dan Waktu Siap Ampli

Atur bagian suara yang dipakai bersama oleh jadwal otomatis.

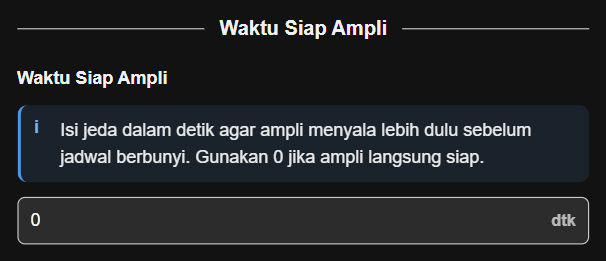

  1. Isi Waktu Siap Ampli

    Isi jeda 0–60 detik agar ampli menyala lebih dulu sebelum suara jadwal dimulai. Bawaan reset 0, artinya ampli langsung dipakai.

    Isi Waktu Siap Ampli Perbesar gambar

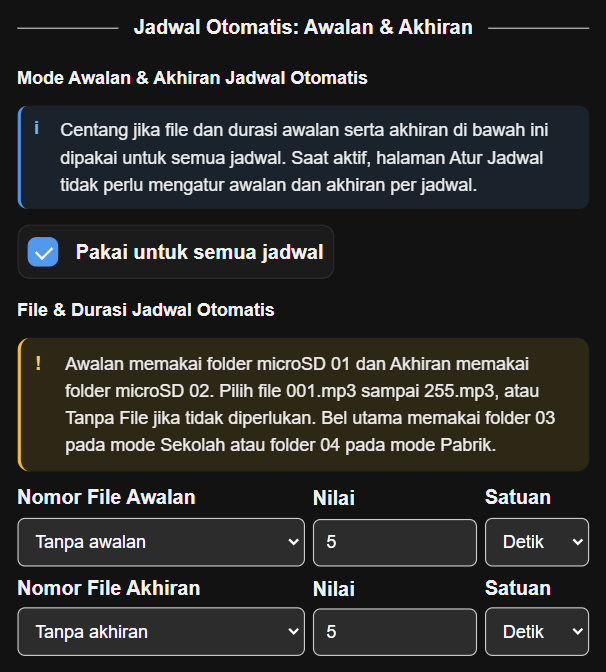

  2. Pilih Pakai untuk semua jadwal

    Centang Pakai untuk semua jadwal agar awalan dan akhiran di halaman ini dipakai oleh semua jadwal. Bawaan reset tercentang. Hilangkan centang bila setiap jadwal perlu awalan dan akhiran sendiri.

    Pilih Pakai untuk semua jadwal Perbesar gambar

  3. Pilih file dan durasi awalan serta akhiran

    Pilih Nomor File Awalan dari folder 01 dan Nomor File Akhiran dari folder 02, atau Tanpa awalan/Tanpa akhiran. Isi Nilai dan Satuan untuk lamanya; batas 1–600 detik atau 1–10 menit. Bawaan reset: tanpa awalan, tanpa akhiran, masing-masing 5 detik.

    Pilih file dan durasi awalan serta akhiran Perbesar gambar

  4. Simpan pengaturan

    Tekan Simpan Semua di bagian bawah Pengaturan Bel, lalu tunggu pesan berhasil.

    Simpan pengaturan Perbesar gambar

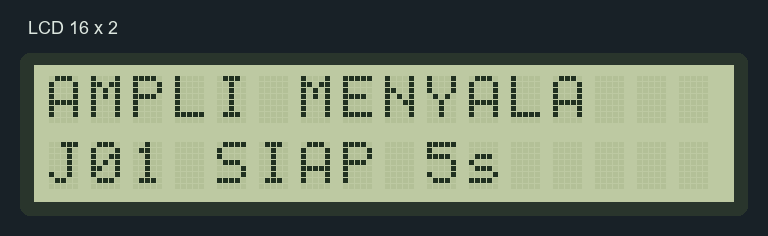

  5. Kenali waktu siap ampli pada LCD

    Bila Waktu Siap Ampli lebih dari 0, alat mulai lebih awal dan LCD menampilkan AMPLI MENYALA beserta sisa waktu siap sebelum suara dimulai.

    Kenali waktu siap ampli pada LCD Perbesar gambar

Halaman 9 dari 24

Menyusun Jadwal Bel

Buat jadwal yang berbunyi otomatis pada waktu dan hari yang Anda pilih.

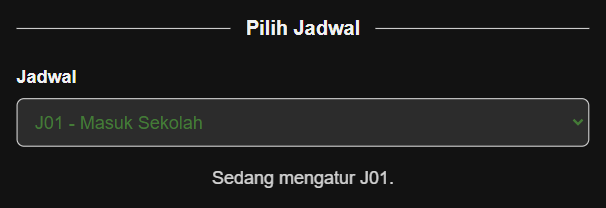

  1. Pilih nomor jadwal

    Di Atur Jadwal, pilih nomor pada Jadwal. Tersedia J01 sampai J50; nama hijau berarti aktif, merah berarti tidak aktif.

    Pilih nomor jadwal Perbesar gambar

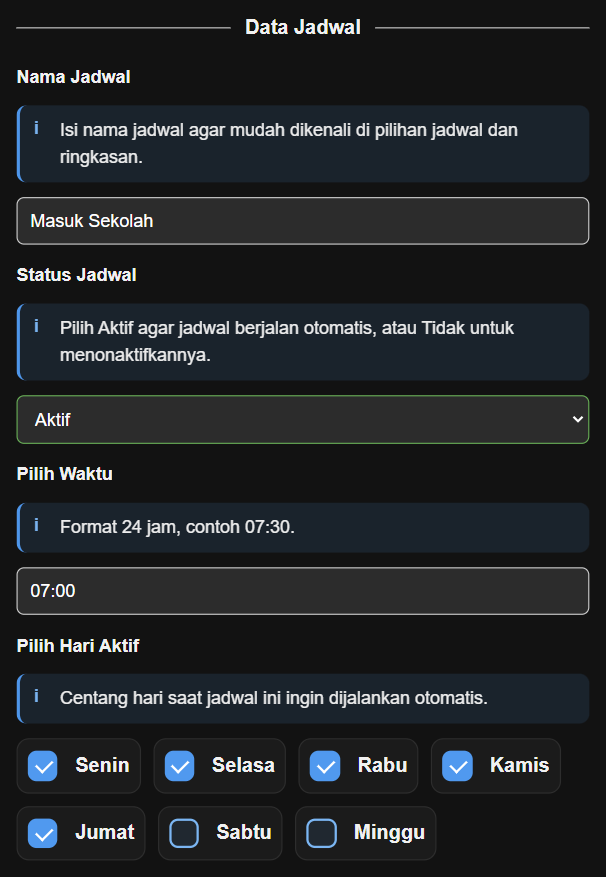

  2. Isi nama dan status

    Isi Nama Jadwal agar mudah dikenali, lalu pilih Aktif pada Status Jadwal. Pilih Tidak untuk menonaktifkan tanpa menghapus isinya.

    Isi nama dan status Perbesar gambar

  3. Tentukan waktu

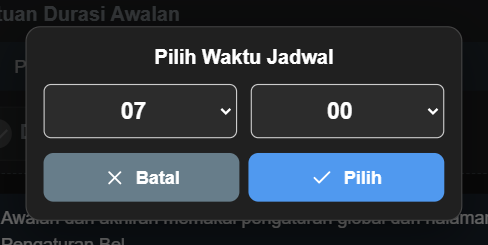

    Tekan Pilih Waktu, pilih jam dan menit format 24 jam, lalu tekan Pilih.

    Tentukan waktu Perbesar gambar

  4. Pilih hari aktif

    Centang hari saat jadwal perlu berbunyi. Jadwal aktif wajib memiliki minimal satu hari.

    Pilih hari aktif Perbesar gambar

  5. Pilih file bel utama dan durasi

    Pilih Nomor File Bel Utama dari folder 03 atau 04 sesuai Folder Bel Utama. Isi Durasi Bel Aktif dan pilih Detik, Menit, atau Jam. Bila durasi 0, alat memakai 30 detik.

    Pilih file bel utama dan durasi Perbesar gambar

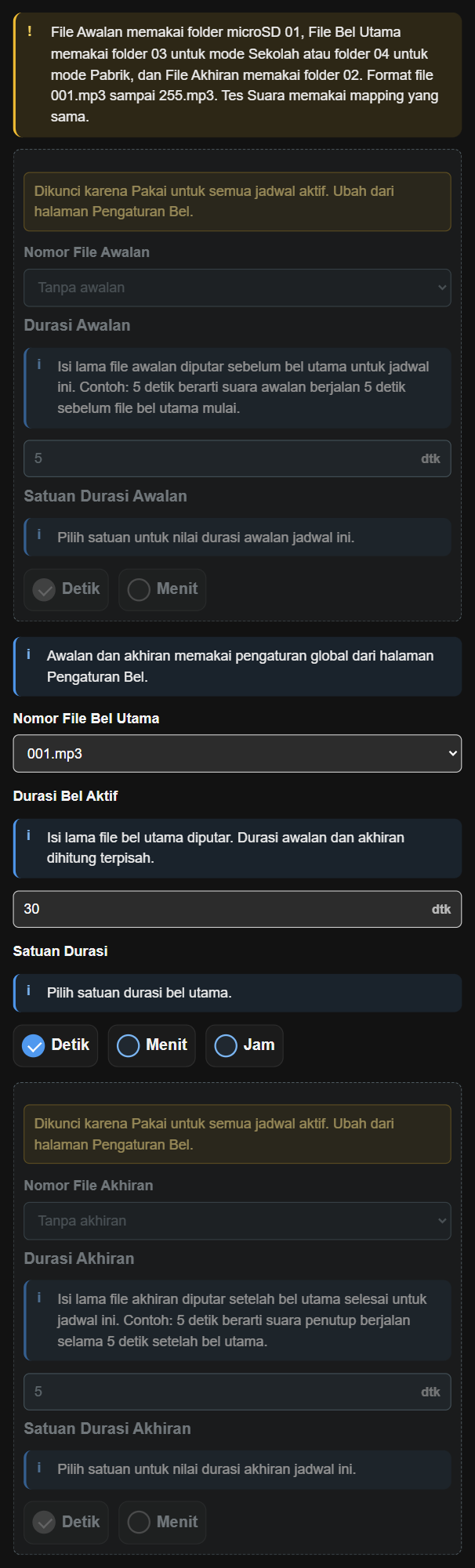

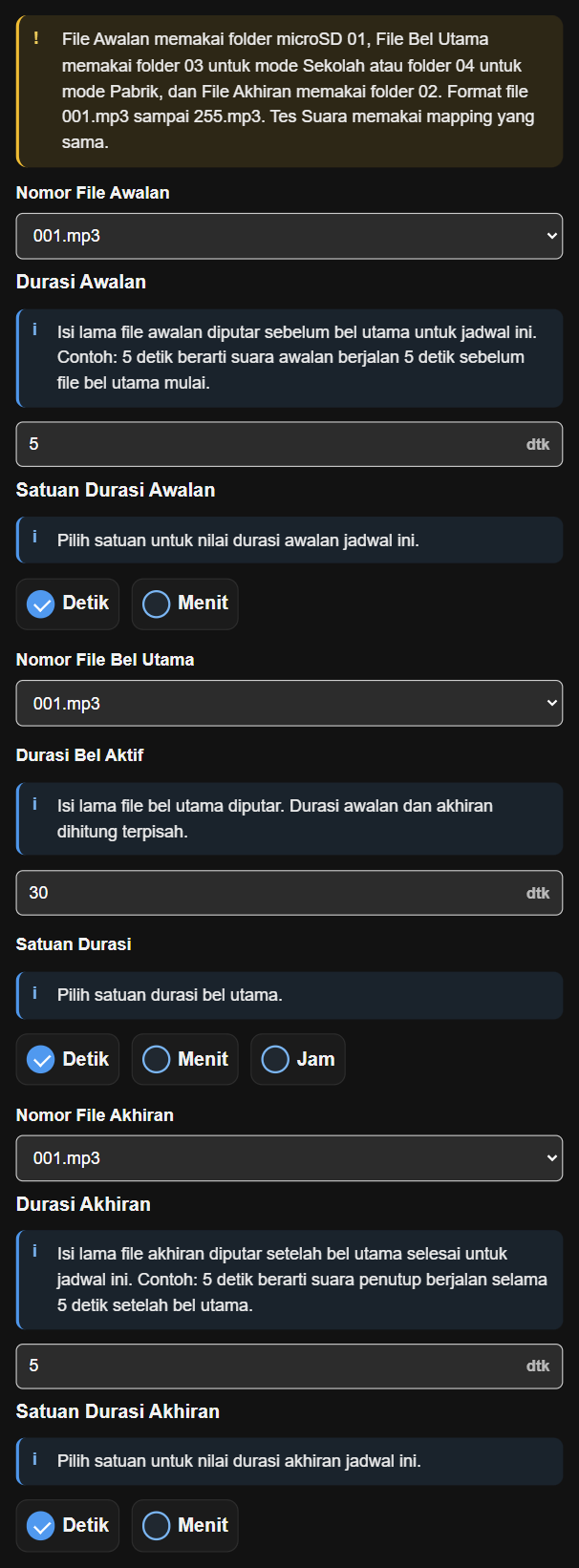

  6. Awalan dan akhiran per jadwal

    Bila Pakai untuk semua jadwal dicentang, bagian awalan dan akhiran terkunci. Jika tidak dicentang, pilih Nomor File Awalan, Nomor File Akhiran, serta Durasi Awalan dan Durasi Akhiran dengan satuan Detik atau Menit untuk jadwal ini.

    Awalan dan akhiran per jadwal Perbesar gambar

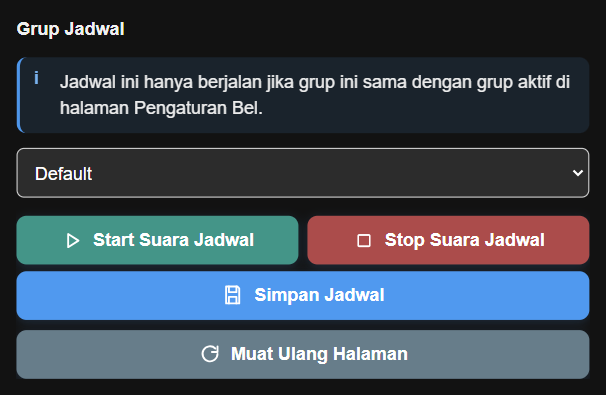

  7. Cocokkan grup dan simpan

    Pilih Grup Jadwal yang sama dengan Grup Aktif, lalu tekan Simpan Jadwal dan tunggu pesan berhasil.

    Cocokkan grup dan simpan Perbesar gambar

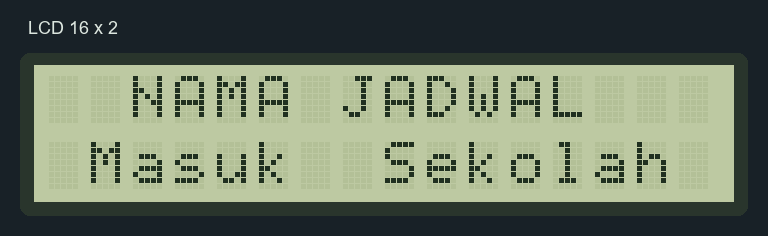

  8. Kenali nama jadwal saat dipicu otomatis

    Saat jadwal bernama mulai berbunyi, LCD menampilkan NAMA JADWAL dan namanya sekitar 2–3 detik sebelum suara dimulai.

    Kenali nama jadwal saat dipicu otomatis Perbesar gambar

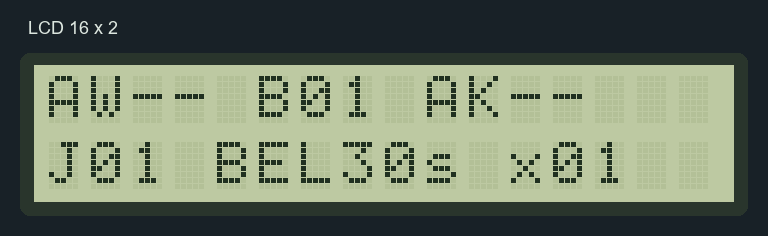

  9. Kenali urutan suara pada LCD

    Setelah itu LCD menampilkan nomor file awalan (AW), bel utama (B), akhiran (AK), nomor jadwal, dan durasi bel utama. Tanda -- berarti bagian tersebut tanpa file.

    Kenali urutan suara pada LCD Perbesar gambar

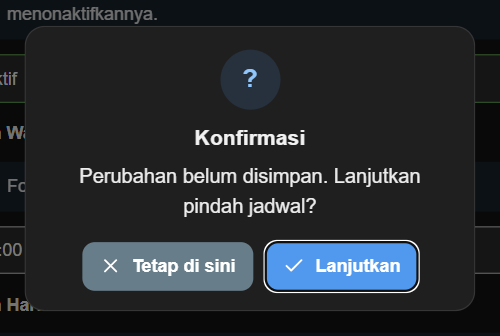

  10. Berpindah tanpa kehilangan perubahan

    Bila Anda memilih jadwal lain sebelum menyimpan, dialog Perubahan belum disimpan muncul. Pilih Tetap di sini lalu simpan, atau Lanjutkan untuk membuang perubahan.

    Berpindah tanpa kehilangan perubahan Perbesar gambar

Halaman 10 dari 24

Menguji Suara

Pastikan file dan volume terdengar benar sebelum jadwal berjalan.

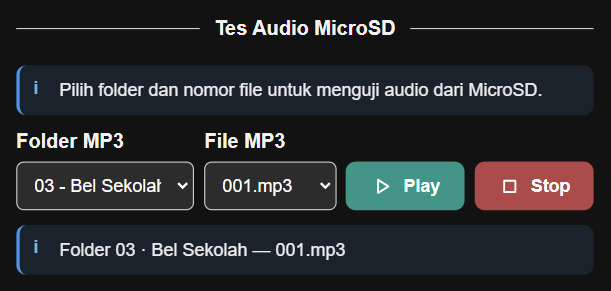

  1. Uji file dari Home

    Di Tes Audio MicroSD, pilih Folder MP3 dan File MP3, lalu tekan Play. Suara berhenti sendiri setelah sekitar 30 detik atau saat Anda menekan Stop.

    Uji file dari Home Perbesar gambar

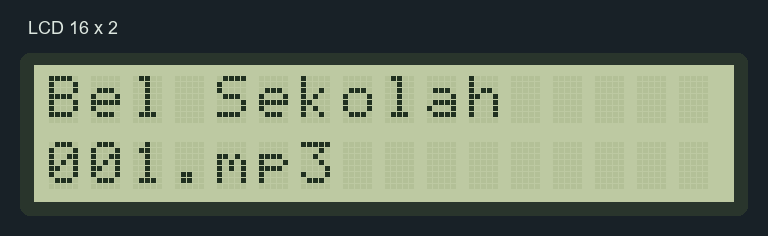

  2. Kenali tes audio pada LCD

    LCD menampilkan nama folder dan nomor file yang sedang diputar.

    Kenali tes audio pada LCD Perbesar gambar

  3. Uji urutan jadwal

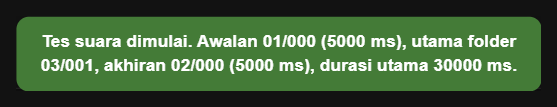

    Di Atur Jadwal, tekan Start Suara Jadwal untuk memutar awalan, bel utama, dan akhiran sesuai isian formulir, termasuk perubahan yang belum disimpan. Pesan hasil menyebut file dan durasi tiap bagian.

    Uji urutan jadwal Perbesar gambar

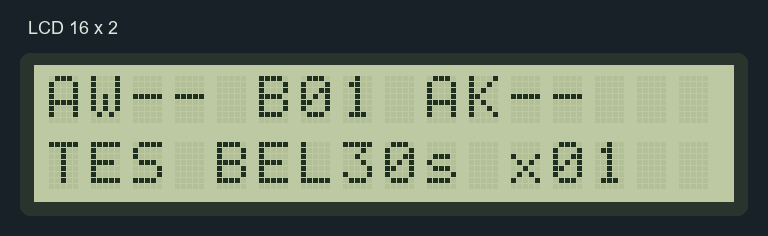

  4. Kenali tes jadwal pada LCD

    Saat tes jadwal, baris bawah LCD diawali TES, bukan nomor jadwal.

    Kenali tes jadwal pada LCD Perbesar gambar

  5. Hentikan tes

    Tekan Stop Suara Jadwal untuk menghentikan tes sebelum selesai.

    Hentikan tes Perbesar gambar

Halaman 11 dari 24

Memeriksa dan Mengekspor Jadwal

Periksa seluruh jadwal aktif dalam satu tabel.

  1. Baca semua kolom

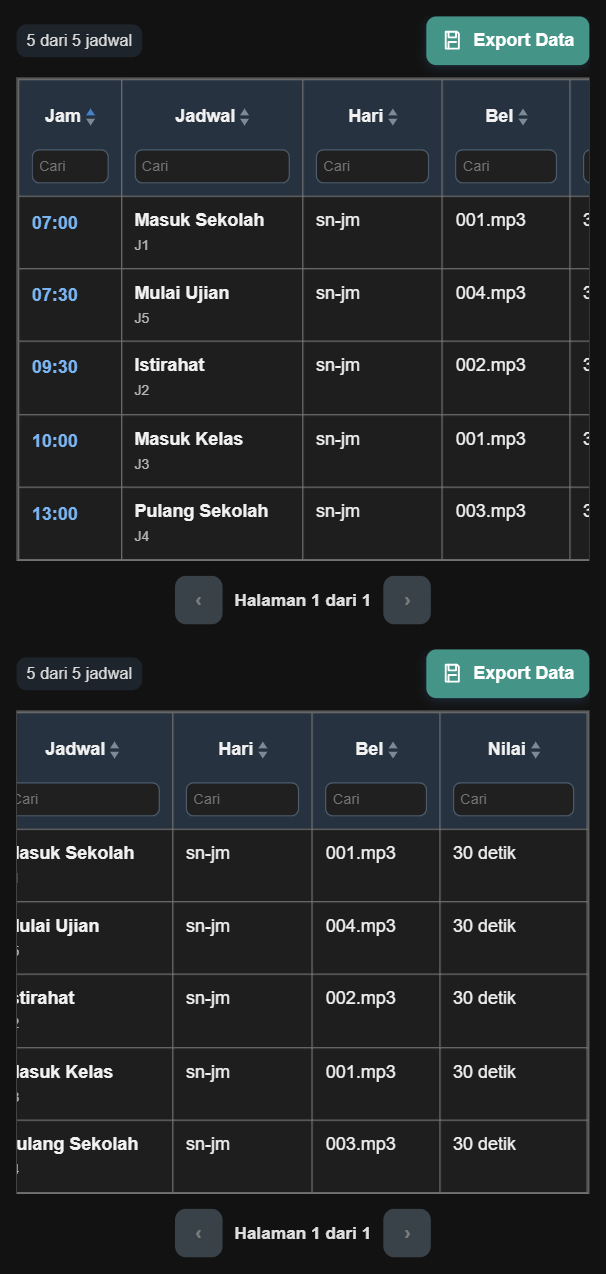

    Buka Jadwal Aktif. Tabel berisi Jam, Jadwal, Hari, Bel (file bel utama), dan Nilai (durasi). Hanya jadwal berstatus Aktif yang tampil. Tabel lebih lebar dari kotaknya: geser tabel ke kanan untuk melihat kolom Nilai. Gambar atas menunjukkan posisi awal, gambar bawah setelah digeser; nilai 30 detik adalah contoh.

    Baca semua kolom Perbesar gambar

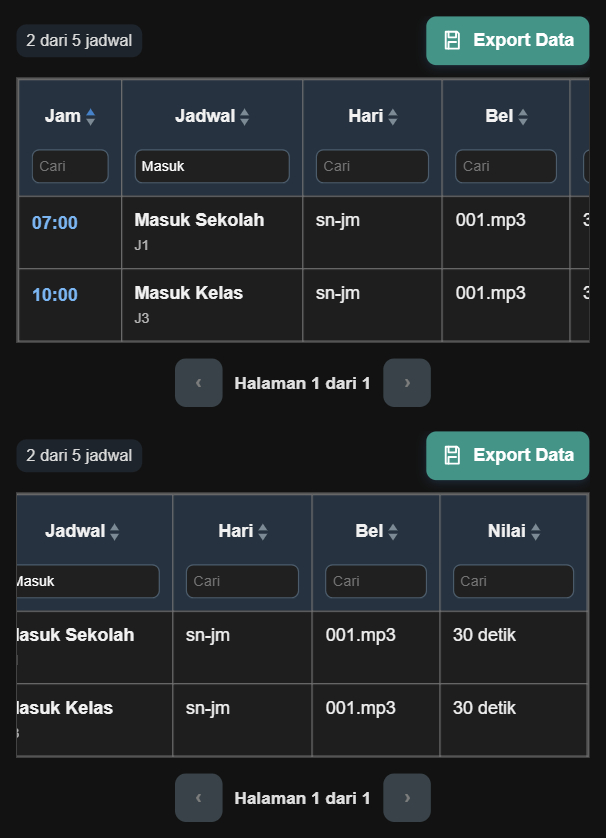

  2. Cari, urutkan, dan pindah halaman

    Ketik pada kolom Cari di bawah judul kolom, tekan judul kolom untuk mengurutkan, lalu pakai ‹ dan › untuk berpindah halaman. Satu halaman berisi 10 jadwal. Contoh pada gambar mencari "Masuk"; gambar bawah setelah tabel digeser ke kanan.

    Cari, urutkan, dan pindah halaman Perbesar gambar

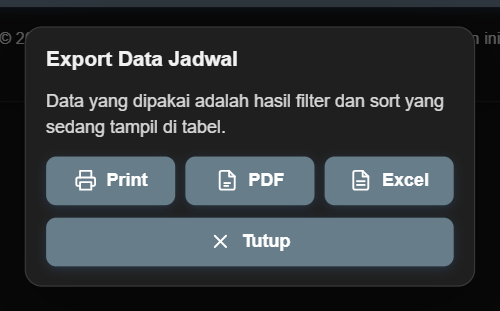

  3. Export Data sesuai hasil pencarian

    Tekan Export Data, lalu pilih Print, PDF, atau Excel. Data mengikuti pencarian dan urutan yang sedang tampil. Tutup menutup dialog.

    Export Data sesuai hasil pencarian Perbesar gambar
    Jika jendela cetak tidak muncul

    Izinkan popup untuk alamat alat di browser, lalu ulangi Print atau PDF.

Halaman 12 dari 24

Mengatur Hari dan Tanggal Libur

Hentikan semua jadwal otomatis pada hari atau tanggal tertentu.

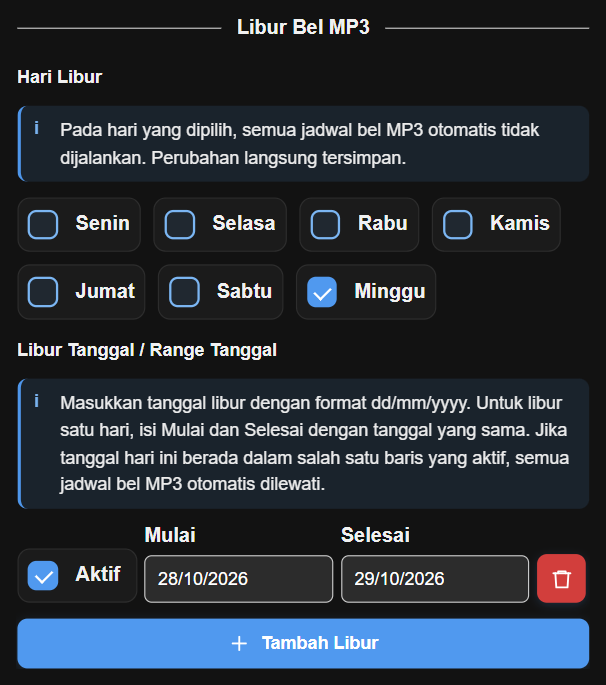

  1. Pilih libur mingguan

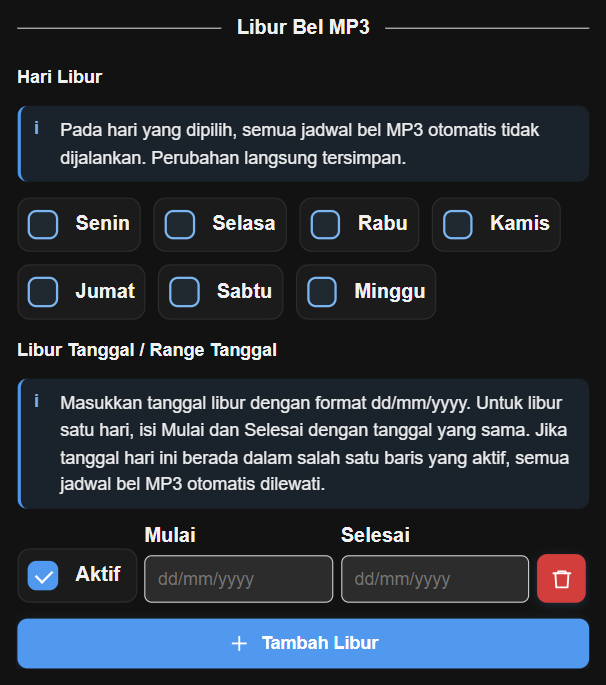

    Di Libur Bel MP3, centang hari libur. Pada hari tersebut semua jadwal otomatis tidak dijalankan.

    Pilih libur mingguan Perbesar gambar

  2. Tambahkan tanggal atau rentang

    Tekan Tambah Libur, lalu isi Mulai dan Selesai format dd/mm/yyyy. Untuk satu hari, isi keduanya dengan tanggal yang sama. Maksimal 100 baris.

    Tambahkan tanggal atau rentang Perbesar gambar

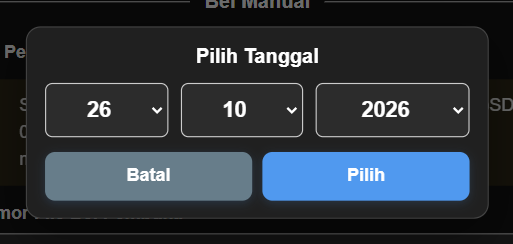

  3. Pilih tanggal pada dialog

    Tekan kolom tanggal, pilih tanggal, bulan, dan tahun, lalu tekan Pilih.

    Pilih tanggal pada dialog Perbesar gambar

  4. Nonaktifkan atau hapus libur

    Hilangkan centang Aktif untuk menyimpan baris tanpa memakainya, atau tekan tombol hapus berwarna merah untuk membuang baris.

    Nonaktifkan atau hapus libur Perbesar gambar

  5. Simpan lalu periksa kembali

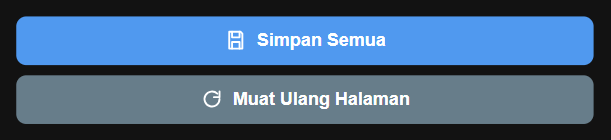

    Tekan Simpan Semua, tunggu pesan berhasil, lalu tekan Muat Ulang Halaman untuk memastikan daftar libur tersimpan.

    Simpan lalu periksa kembali Perbesar gambar

Halaman 13 dari 24

Menggunakan Bel Manual dan Ampli Manual

Sampaikan pengumuman dengan bel pembuka dan penutup, atau nyalakan ampli saja.

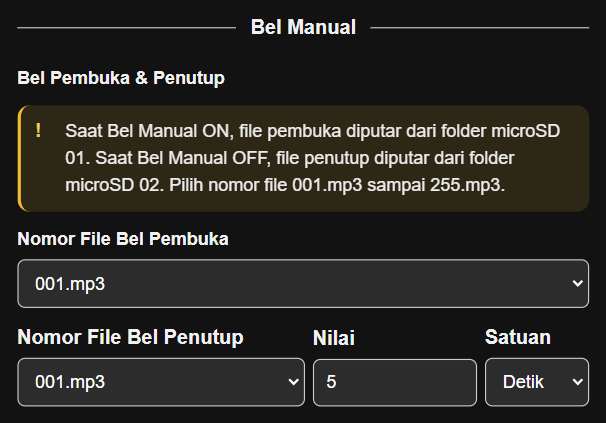

  1. Pilih file pembuka dan penutup

    Di Pengaturan Bel bagian Bel Manual, pilih Nomor File Bel Pembuka dari folder 01 dan Nomor File Bel Penutup dari folder 02. Isi Nilai dan Satuan untuk lama penutup. Bawaan reset: 001.mp3 dan penutup 5 detik.

    Pilih file pembuka dan penutup Perbesar gambar

  2. Simpan untuk tombol fisik dan web

    Tekan Simpan Semua. Pilihan ini dipakai oleh tombol bel manual dan sakelar Bel Manual di Home.

    Simpan untuk tombol fisik dan web Perbesar gambar

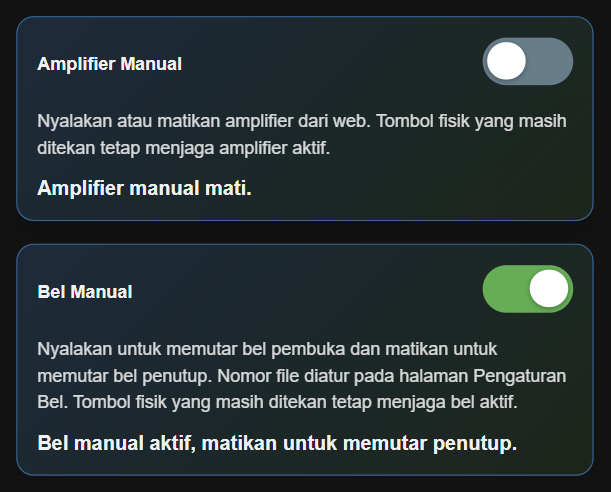

  3. Nyalakan Bel Manual dari Home

    Di Home, aktifkan Bel Manual. Alat memutar file pembuka dan ampli tetap menyala sampai Anda mematikannya.

    Nyalakan Bel Manual dari Home Perbesar gambar

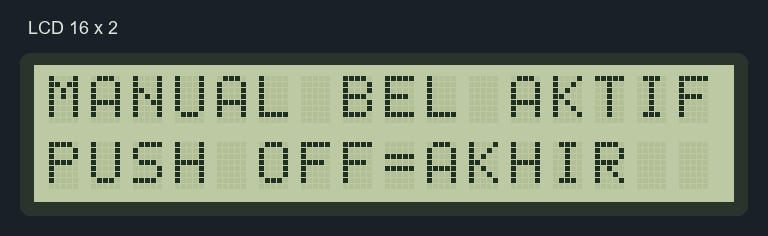

  4. Kenali bel manual pada LCD

    LCD menampilkan MANUAL BEL AKTIF dan PUSH OFF=AKHIR, baik dari tombol fisik maupun dari web.

    Kenali bel manual pada LCD Perbesar gambar

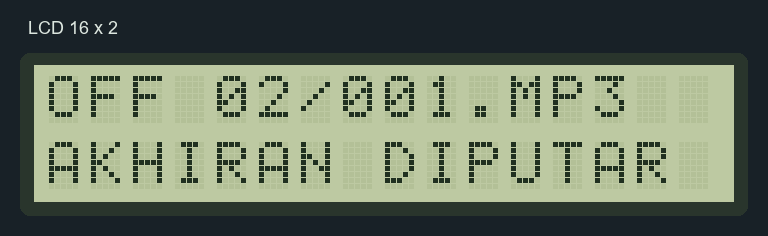

  5. Matikan untuk memutar penutup

    Matikan Bel Manual. Alat memutar file penutup dari folder 02 sesuai lama yang disimpan, lalu mematikan ampli.

    Matikan untuk memutar penutup Perbesar gambar

  6. Nyalakan Amplifier Manual

    Aktifkan Amplifier Manual di Home untuk menyalakan ampli tanpa pembuka dan penutup. Matikan sakelar yang sama setelah selesai.

    Nyalakan Amplifier Manual Perbesar gambar

  7. Kenali ampli manual pada LCD

    LCD menampilkan Manual Ampli dan file 001.mp3 dari folder 05.

    Kenali ampli manual pada LCD Perbesar gambar

Halaman 14 dari 24

Mengatur Tidur LCD

Matikan lampu LCD pada jam tertentu untuk menghemat listrik. Opsional.

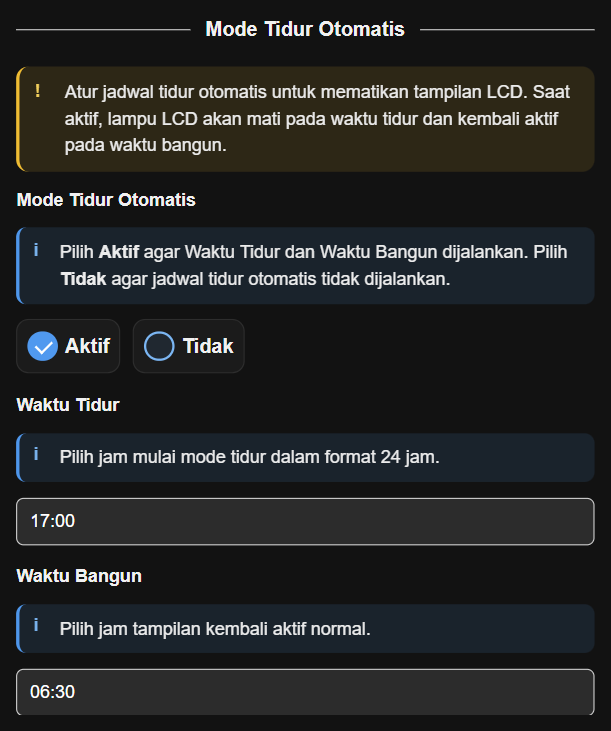

  1. Atur waktu tidur dan bangun

    Di Home bagian Mode Tidur Otomatis, pilih Aktif, lalu atur Waktu Tidur dan Waktu Bangun. Bawaan reset tidak aktif, 17:00 sampai 06:30. Rentang melewati tengah malam didukung.

    Atur waktu tidur dan bangun Perbesar gambar

  2. Simpan mode tidur

    Tekan Simpan Semua di bagian bawah Home. Saat lampu LCD mati, tombol fisik atau perintah web menyalakannya kembali sekitar 60 detik.

    Simpan mode tidur Perbesar gambar

Halaman 15 dari 24

Sinkron Waktu dari Internet

Perbarui jam alat dari server internet. Opsional; fitur ini masih dalam tahap pengembangan.

  1. Pilih zona waktu

    Pilih Zona Waktu sesuai lokasi alat, misalnya WIB (UTC+7). Bawaan reset WIB.

    Pilih zona waktu Perbesar gambar

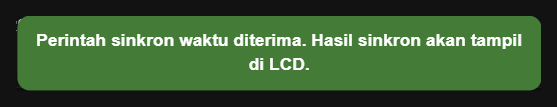

  2. Sinkron sekali jika diperlukan

    Tekan Sinkron Dengan Server Sekarang. Alat memakai zona waktu yang dipilih dan menyimpannya; hasil tampil di LCD.

    Sinkron sekali jika diperlukan Perbesar gambar

  3. Periksa hasil LCD

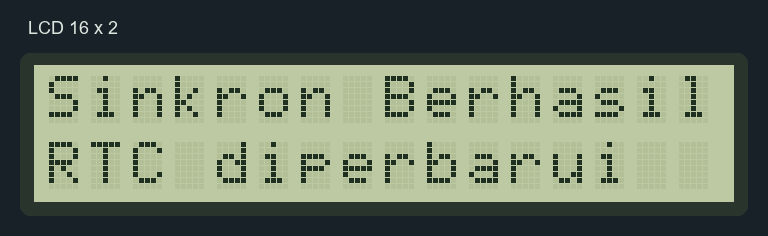

    LCD menampilkan Sinkron Berhasil / RTC diperbarui sekitar 2,5 detik bila berhasil.

    Periksa hasil LCD Perbesar gambar

  4. Jika sinkron gagal

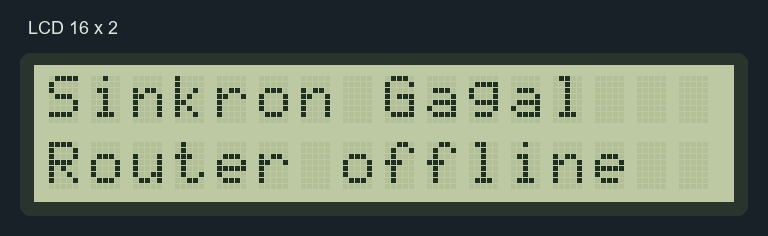

    LCD menampilkan Sinkron Gagal beserta penyebab singkat, misalnya Router offline atau Server/jaringan. Jam RTC tidak diubah.

    Jika sinkron gagal Perbesar gambar

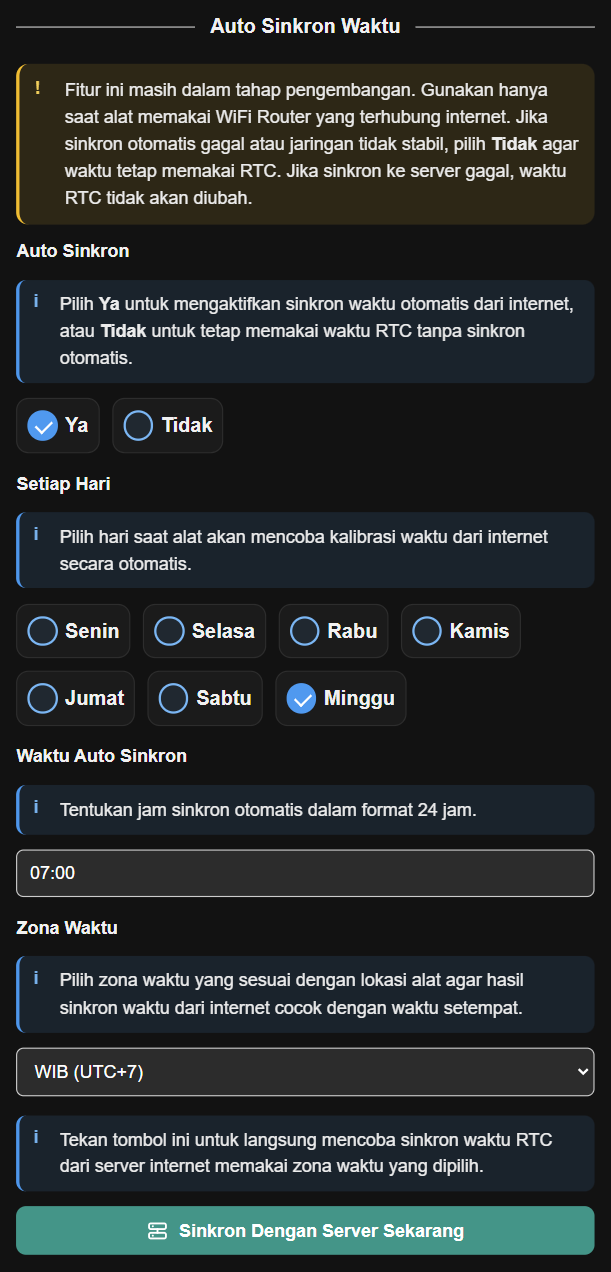

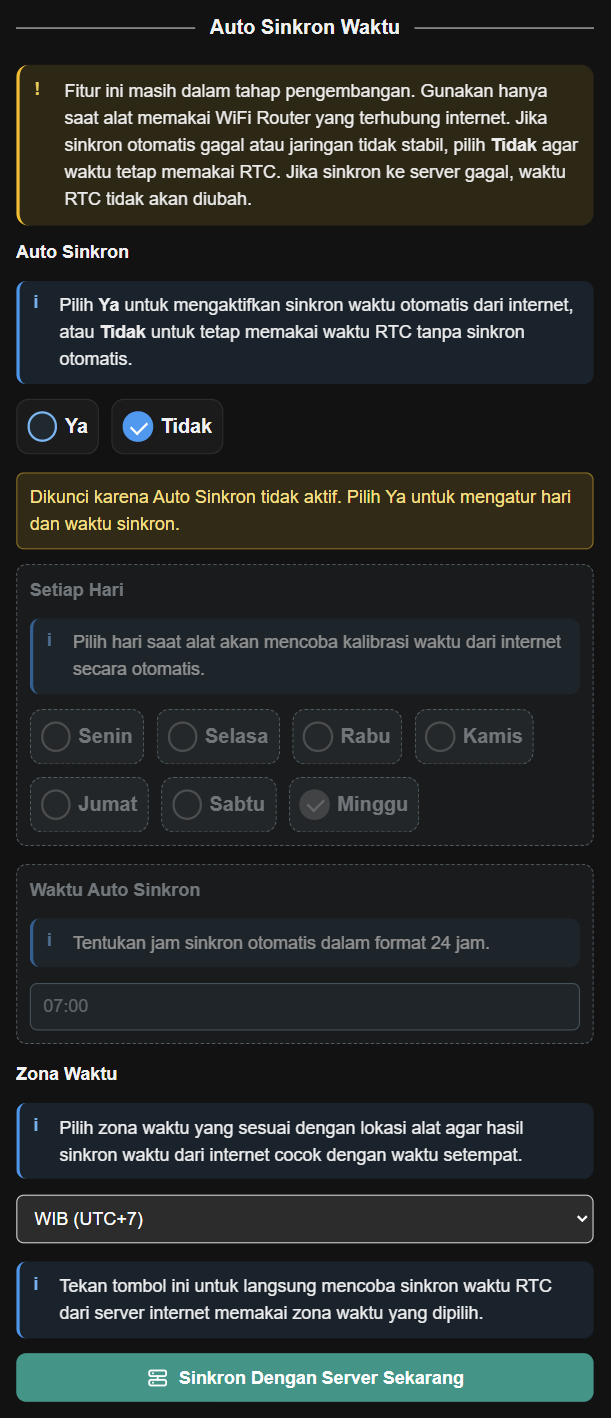

  5. Jadwalkan sinkron otomatis

    Pilih Ya pada Auto Sinkron, pilih hari pada Setiap Hari, lalu atur Waktu Auto Sinkron. Bawaan reset: tidak aktif, Minggu, 07:00. Alat mencoba hingga 10 menit setelah waktu tersebut.

    Jadwalkan sinkron otomatis Perbesar gambar

  6. Simpan jadwal sinkron

    Tekan Simpan Semua. Auto Sinkron tidak dapat diaktifkan bila SSID WiFi Router kosong.

    Simpan jadwal sinkron Perbesar gambar

Halaman 16 dari 24

Mengatur WiFi dan Alamat Lokal

Pilih jaringan yang dipakai alat dan nama untuk membuka website.

  1. Baca Status Koneksi

    Buka WiFi dan baca tabel Status Koneksi: domain lokal, mDNS, MAC, status, SSID, IP, sinyal, dan lainnya. Status ini hanya menunjukkan koneksi WiFi, bukan akses internet.

    Baca Status Koneksi Perbesar gambar

  2. Cari atau salin informasi

    Ketik pada Cari informasi koneksi untuk menyaring baris. Tombol salin di samping domain, MAC, SSID, atau IP menyalin nilainya. Perbarui Status membaca ulang status.

    Cari atau salin informasi Perbesar gambar

  3. Pilih WiFi Router

    Pilih WiFi Router, isi SSID WiFi Router dan Password WiFi Router. Bila router gagal tersambung, alat otomatis menyalakan WiFi Lokal sebagai cadangan dan terus mencoba router.

    Pilih WiFi Router Perbesar gambar

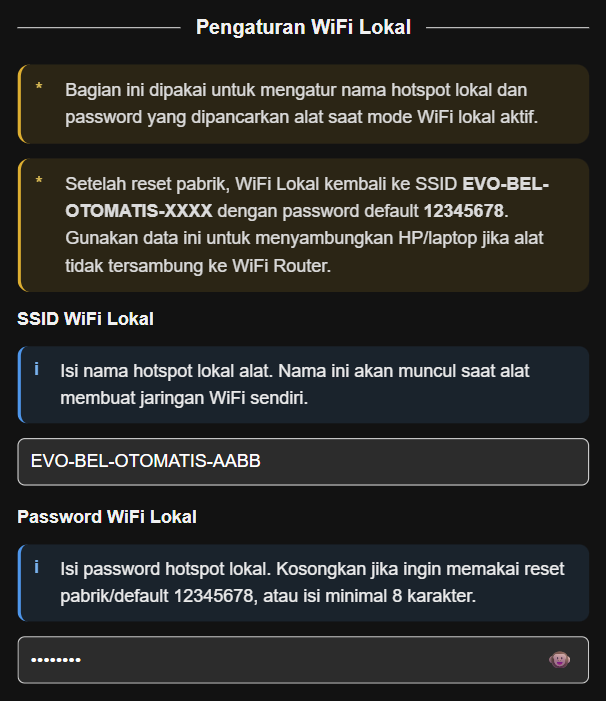

  4. Pilih WiFi Lokal jika diperlukan

    Pilih WiFi Lokal agar alat membuat hotspot sendiri. Isi SSID WiFi Lokal dan Password WiFi Lokal minimal 8 karakter, atau kosongkan password untuk memakai 12345678. Hotspot menerima maksimal 4 perangkat.

    Pilih WiFi Lokal jika diperlukan Perbesar gambar

  5. Atur Nama Akses Lokal

    Isi Nama Akses Lokal 1–10 karakter: huruf kecil, angka, atau tanda hubung, tidak diawali atau diakhiri tanda hubung. Akhiran .local ditambahkan otomatis; nama bawaan berbentuk bel-xxxx.

    Atur Nama Akses Lokal Perbesar gambar

  6. Simpan dan sambungkan kembali

    Tekan Simpan Pengaturan WiFi. Alat restart otomatis; sambungkan kembali HP/komputer ke jaringan yang dipilih dan baca IP baru di LCD.

    Simpan dan sambungkan kembali Perbesar gambar

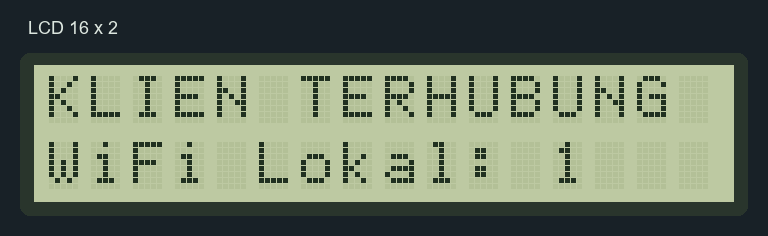

  7. Kenali perangkat yang tersambung ke WiFi Lokal

    Saat HP tersambung ke WiFi Lokal, LCD menampilkan KLIEN TERHUBUNG dan jumlah perangkat sekitar 3 detik disertai bunyi beep.

    Kenali perangkat yang tersambung ke WiFi Lokal Perbesar gambar

  8. Jika router tidak tersambung

    Tekan sebentar Info IP. Bila LCD menampilkan IP Lokal, alat sedang memakai WiFi Lokal; sambungkan HP ke WiFi Lokal alat dan buka IP tersebut.

    Jika router tidak tersambung Perbesar gambar

Halaman 17 dari 24

Menyimpan Backup

Simpan salinan pengaturan sebelum mengubah data penting.

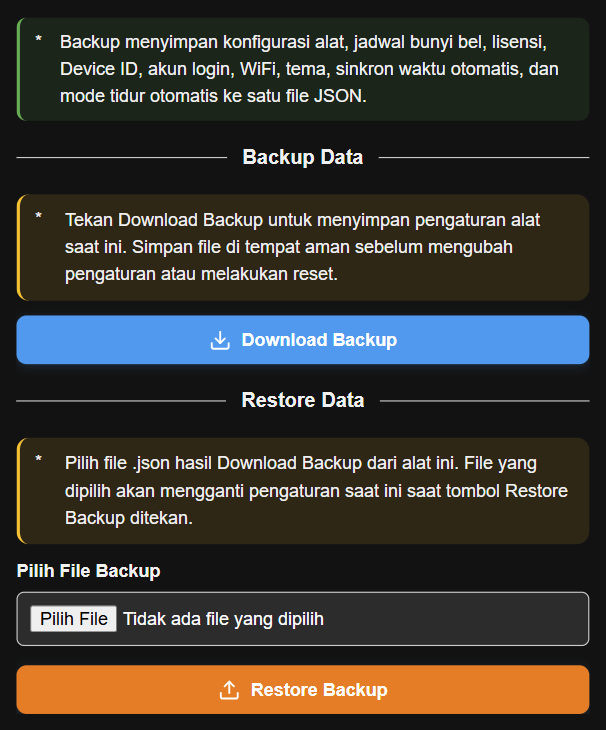

  1. Download Backup

    Buka Backup & Restore, lalu tekan Download Backup. Simpan file .json bernama backup-bel-mp3-… di tempat aman.

    Download Backup Perbesar gambar

  2. Tunggu file selesai dibuat

    Tunggu tulisan Memproses download backup... hilang. Proses dibatalkan bila file belum selesai dibuat setelah 3 menit.

    Tunggu file selesai dibuat Perbesar gambar

  3. Pastikan file benar-benar tersimpan

    Periksa folder unduhan HP/komputer. Backup memuat jadwal, pengaturan bel, grup, libur, WiFi, akun, tema, sinkron waktu, dan mode tidur.

    Pastikan file benar-benar tersimpan Perbesar gambar

Halaman 18 dari 24

Memulihkan Backup

Kembalikan pengaturan dari file backup Bel Otomatis MP3.

  1. Pilih file yang benar

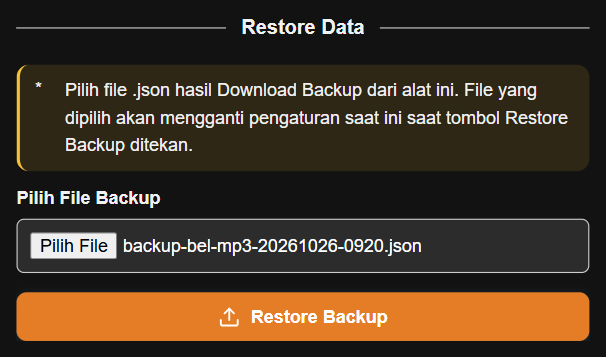

    Tekan Pilih File Backup, lalu pilih file .json hasil Download Backup dari Bel Otomatis MP3.

    Pilih file yang benar Perbesar gambar

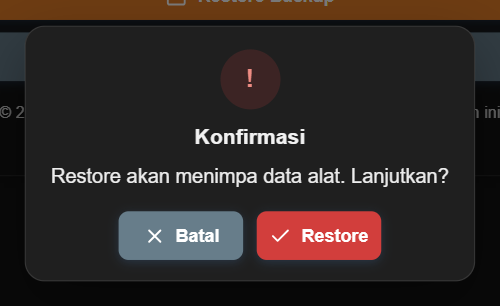

  2. Konfirmasi hanya jika siap

    Tekan Restore Backup. Pada dialog Restore akan menimpa data alat, tekan Restore untuk melanjutkan atau Batal.

    Konfirmasi hanya jika siap Perbesar gambar

  3. Kenali proses penerimaan pada LCD

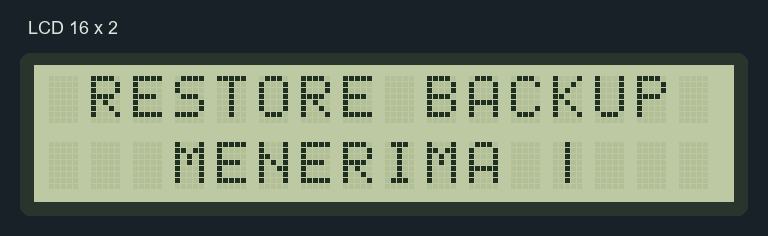

    Saat file dikirim, LCD menampilkan RESTORE BACKUP / MENERIMA.

    Kenali proses penerimaan pada LCD Perbesar gambar

  4. Bedakan diterima dengan selesai

    Tunggu pesan Restore berhasil beserta jumlah file yang dipulihkan. File yang bukan backup alat ini ditolak.

    Bedakan diterima dengan selesai Perbesar gambar

  5. Sambungkan kembali dan periksa

    Setelah restore, alat menerapkan WiFi dari backup sehingga koneksi dapat terputus. Sambungkan kembali, login dengan akun dari backup, lalu periksa waktu, grup, dan Jadwal Aktif.

    Sambungkan kembali dan periksa Perbesar gambar

Halaman 19 dari 24

Mengganti Akun Login

Lindungi website alat dengan akun milik Anda.

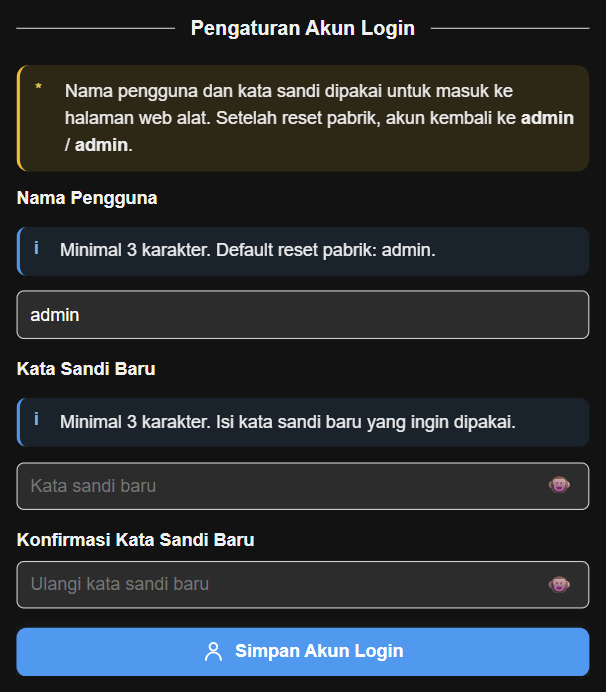

  1. Isi akun baru

    Buka Sistem, isi Nama Pengguna, Kata Sandi Baru, dan Konfirmasi Kata Sandi Baru. Masing-masing minimal 3 karakter.

    Isi akun baru Perbesar gambar

  2. Simpan lalu login ulang

    Tekan Simpan Akun Login. Sesi berakhir dan Anda perlu login ulang dengan akun baru.

    Simpan lalu login ulang Perbesar gambar

Halaman 20 dari 24

Reset Pabrik Jika Diperlukan

Gunakan hanya setelah backup tersedia dan Anda memang ingin menghapus pengaturan pengguna.

  1. Pahami yang berubah

    Reset menghapus jadwal, grup tambahan, libur, pengaturan bel, tema, nama akses lokal, serta mengembalikan WiFi dan akun ke awal. Identitas perangkat dan konfigurasi teknis tetap dipertahankan; jam RTC tidak diubah.

    Pahami yang berubah Perbesar gambar

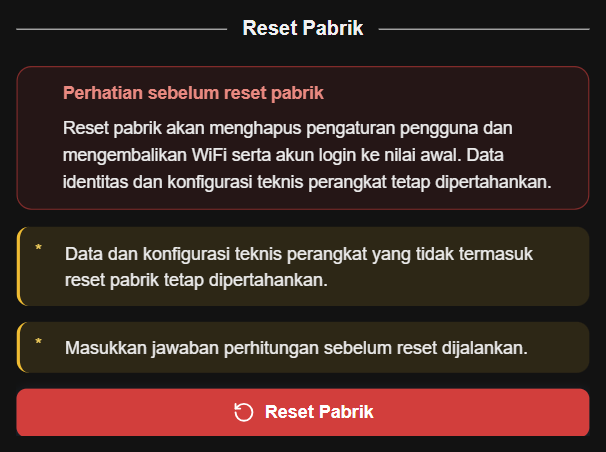

  2. Reset melalui website

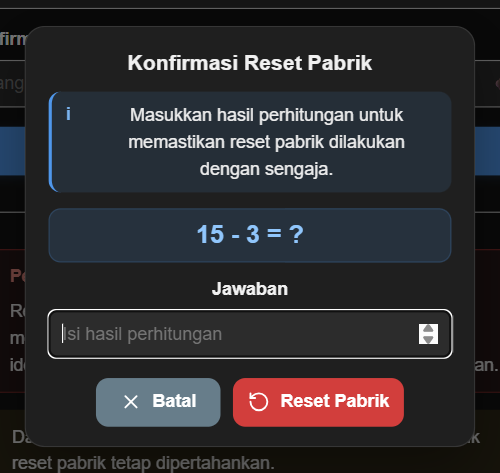

    Di Sistem, tekan Reset Pabrik. Hitung soal pada dialog, isi Jawaban, lalu tekan Reset Pabrik hanya bila benar-benar siap; Batal menutup dialog.

    Reset melalui website Perbesar gambar

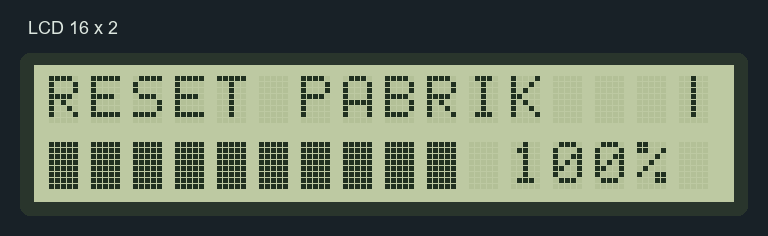

  3. Tunggu reset dari website

    Setelah konfirmasi diterima, LCD menampilkan progres RESET PABRIK, lalu alat restart otomatis. Jangan mematikan daya.

    Tunggu reset dari website Perbesar gambar

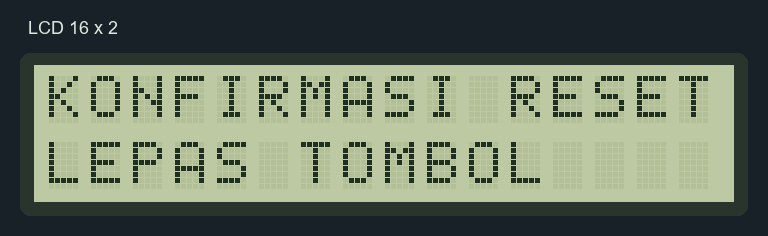

  4. Alternatif tombol fisik: tahan lalu lepaskan

    Jika reset memang diperlukan melalui tombol, tahan Info IP lebih dari sekitar 5 detik sampai KONFIRMASI RESET / LEPAS TOMBOL muncul, lalu lepaskan. Bel dan ampli dimatikan saat konfirmasi muncul.

    Alternatif tombol fisik: tahan lalu lepaskan Perbesar gambar

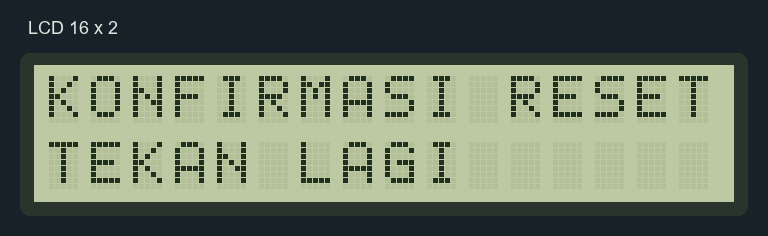

  5. Tekan lagi hanya untuk menyetujui

    Setelah petunjuk berubah ke TEKAN LAGI, tekan Info IP sekali lagi untuk menyetujui. Jangan menekan lagi bila ingin membatalkan.

    Tekan lagi hanya untuk menyetujui Perbesar gambar

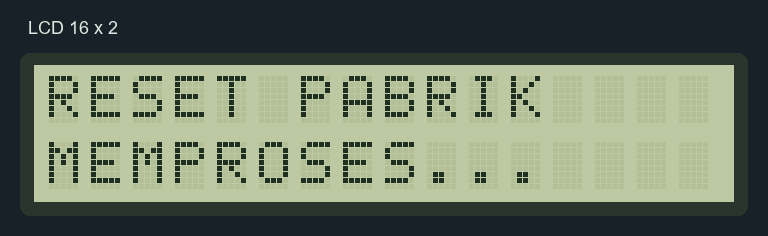

  6. Tunggu proses dan restart

    Biarkan proses RESET PABRIK selesai. Alat restart otomatis; sambungkan kembali ke jaringan yang tersedia, baca IP, dan login admin / admin.

    Tunggu proses dan restart Perbesar gambar

  7. Siapkan ulang sebelum memakai

    Periksa jam RTC, pilih jenis bel, lalu susun ulang jadwal atau pulihkan backup yang benar. Setelah reset, jadwal tidak aktif tanpa hari, grup Default, Bel Sekolah, awalan dan akhiran global tanpa file, Waktu Siap Ampli 0, mode tidur dan auto sinkron tidak aktif. Gambar menunjukkan contoh jadwal yang sudah diisi kembali.

    Siapkan ulang sebelum memakai Perbesar gambar

Halaman 21 dari 24

Memeriksa Lisensi dan Garansi

Baca status unit tanpa mengubah identitas perangkat.

  1. Cocokkan identitas perangkat

    Buka Lisensi dan periksa Produk, Versi firmware, File firmware terpasang, File data web terpasang, Versi board, MAC, Device ID, dan Identitas Garansi. Tombol salin di samping nilai tertentu menyalin informasi untuk bantuan privat.

    Cocokkan identitas perangkat Perbesar gambar

  2. Baca status alat dan garansi

    Periksa Status Device, Status Alat, Status Sinkron, Mulai Garansi, Garansi Berakhir, Status Garansi, dan Lama Garansi. Belum sinkron bukan bukti garansi aktif.

    Baca status alat dan garansi Perbesar gambar

  3. Sinkron Lisensi jika diperlukan

    Hubungkan alat ke router berinternet, tekan Sinkron Lisensi, lalu tunggu dan tekan Muat Ulang Halaman untuk membaca hasil terbaru.

    Sinkron Lisensi jika diperlukan Perbesar gambar

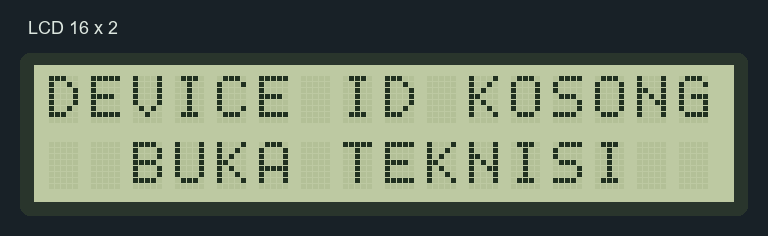

  4. Jika identitas atau akses bermasalah

    Bila LCD menampilkan DEVICE ID KOSONG, BELUM TERDAFTAR, ALAT DIBLOKIR, atau ALAT NONAKTIF, bel tidak dapat dibunyikan. Catat pesannya dan hubungi CS/reseller tempat pembelian melalui jalur privat; LCD dapat menulis BUKA TEKNISI: penyiapan itu dilakukan teknisi resmi, jangan mencoba menu teknisi sendiri.

    Jika identitas atau akses bermasalah Perbesar gambar

Halaman 22 dari 24

Memperbarui Firmware dan Data Web

Pasang rilis resmi hanya bila memang dibutuhkan.

  1. Siapkan backup dan kondisi aman

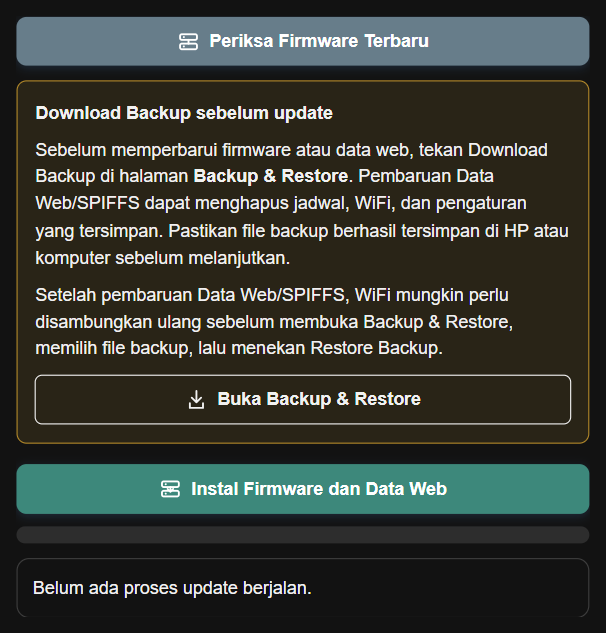

    Download Backup lebih dulu melalui Buka Backup & Restore. Pastikan daya stabil dan alat tersambung ke WiFi Router berinternet.

    Siapkan backup dan kondisi aman Perbesar gambar

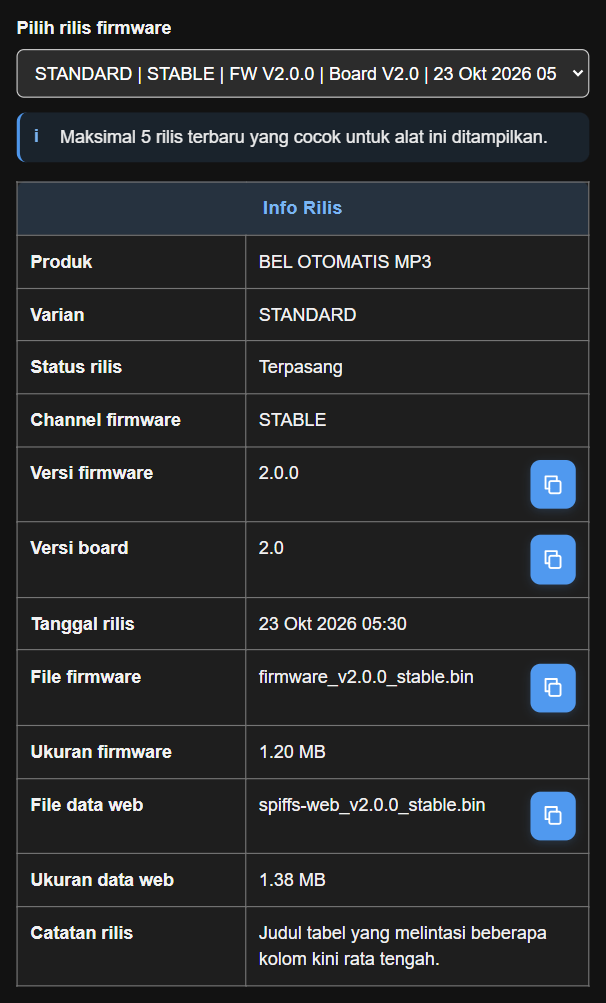

  2. Periksa rilis yang cocok

    Buka Update Firmware, baca info alat, lalu tekan Periksa Firmware Terbaru. Maksimal 5 rilis yang cocok tampil; rilis terbaru otomatis dipilih pada Pilih rilis firmware.

    Periksa rilis yang cocok Perbesar gambar

  3. Konfirmasi pemasangan paket

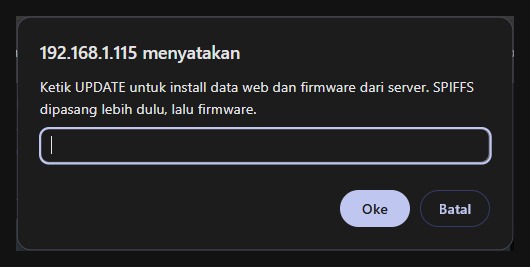

    Tekan Instal Firmware dan Data Web, ketik UPDATE pada dialog browser, lalu tekan Oke. Batal membatalkan pemasangan.

    Konfirmasi pemasangan paket Perbesar gambar

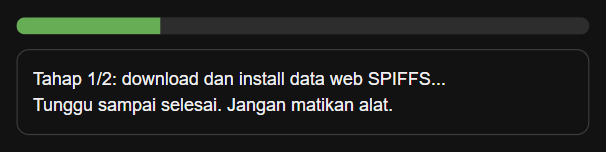

  4. Tunggu kedua tahap selesai

    Data web dipasang lebih dulu (tahap 1/2), lalu firmware utama (tahap 2/2). Pantau progres di halaman.

    Tunggu kedua tahap selesai Perbesar gambar

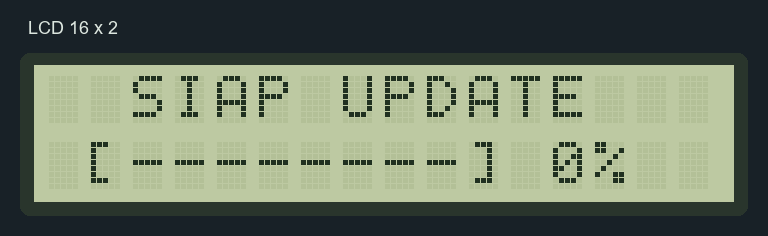

  5. Kenali persiapan pada LCD

    Saat perintah diterima, LCD menampilkan SIAP UPDATE dengan progres 0%.

    Kenali persiapan pada LCD Perbesar gambar

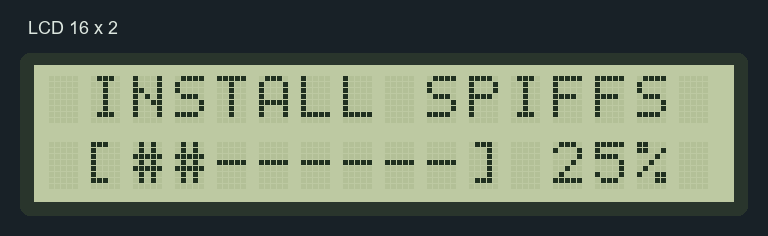

  6. Kenali tahap data web pada LCD

    LCD menampilkan INSTALL SPIFFS dan bilah progres.

    Kenali tahap data web pada LCD Perbesar gambar

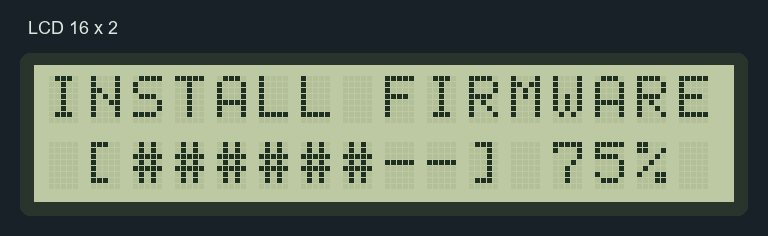

  7. Kenali tahap firmware pada LCD

    LCD menampilkan INSTALL FIRMWARE dan bilah progres.

    Kenali tahap firmware pada LCD Perbesar gambar

  8. Tunggu petunjuk selesai

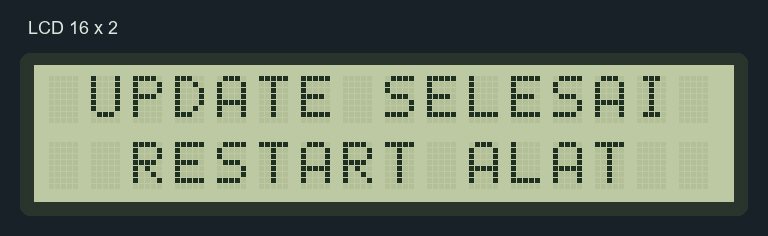

    Bila berhasil, LCD menampilkan UPDATE SELESAI / RESTART ALAT dan alat restart. Bila gagal, pesan di LCD hanya tampil sesaat; baca hasilnya di halaman Update Firmware.

    Tunggu petunjuk selesai Perbesar gambar

  9. Sambungkan kembali dan pulihkan bila perlu

    Setelah restart, sambungkan kembali WiFi bila perlu, buka Lisensi atau Update Firmware untuk memeriksa versi, lalu pulihkan backup bila pengaturan hilang.

    Sambungkan kembali dan pulihkan bila perlu Perbesar gambar

Halaman 23 dari 24

Mencari Bantuan dan Melaporkan Masalah

Periksa penyebab umum, lalu kirim laporan yang rapi bila masalah berlanjut.

  • Jika bel otomatis tidak berbunyi

    Periksa jam, Status Jadwal, hari aktif, Grup Aktif, hari libur, dan file di micro SD. Pastikan Bel Manual dan Amplifier Manual mati serta tidak ada bel lain yang sedang diputar.

    Jika bel otomatis tidak berbunyi Perbesar gambar

  • Jika website sulit dibuka

    Tekan sebentar Info IP, gunakan IP yang tampil, dan pastikan HP berada di jaringan yang sama.

    Jika website sulit dibuka Perbesar gambar

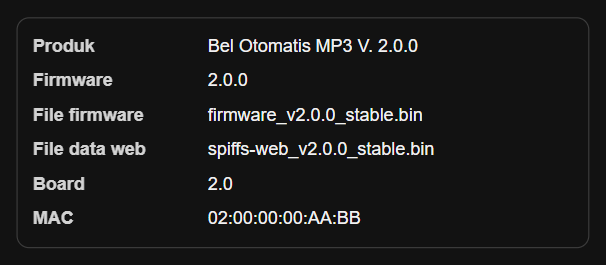

  • Cocokkan info alat untuk laporan

    Buka Laporkan Bug dan periksa info alat: produk, firmware, file firmware, file data web, board, dan MAC.

    Cocokkan info alat untuk laporan Perbesar gambar

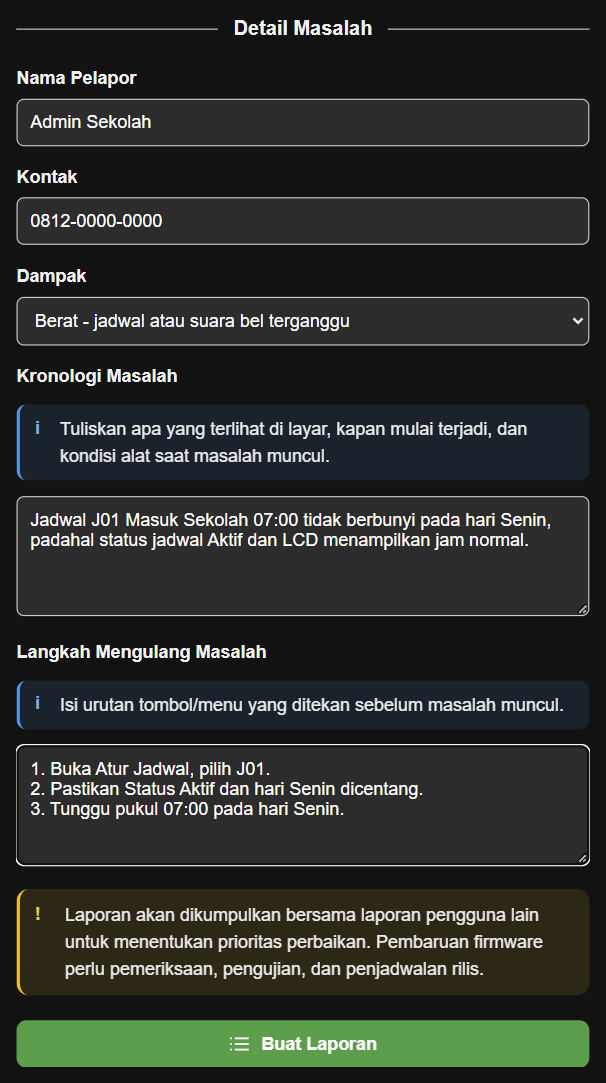

  • Isi detail masalah

    Isi Nama Pelapor, Kontak, pilih Dampak, lalu tulis Kronologi Masalah minimal 8 karakter dan Langkah Mengulang Masalah.

    Isi detail masalah Perbesar gambar

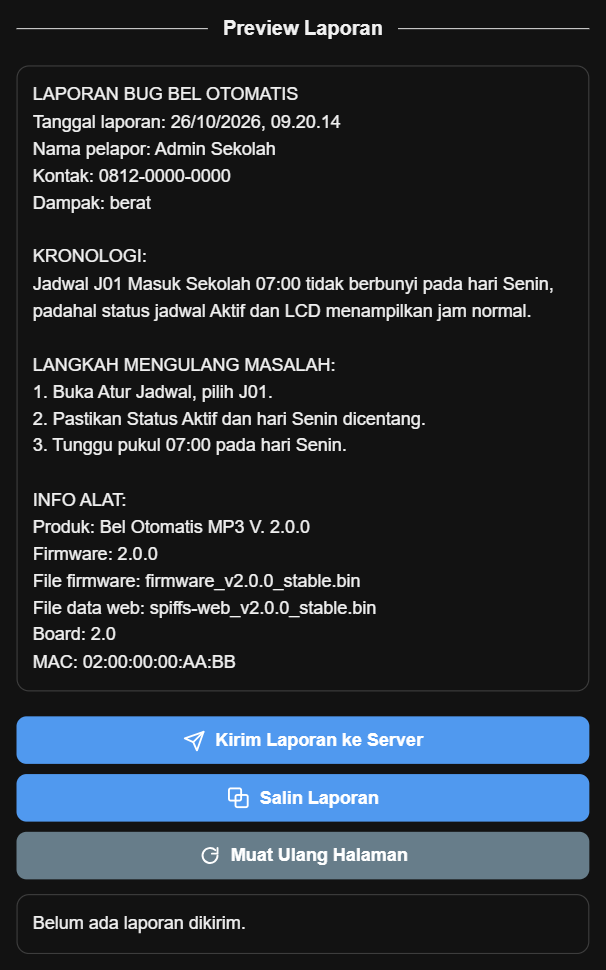

  • Periksa Preview Laporan

    Tekan Buat Laporan, lalu baca Preview Laporan sebelum dikirim.

    Periksa Preview Laporan Perbesar gambar

  • Kirim atau salin laporan

    Tekan Kirim Laporan ke Server bila alat tersambung ke internet, atau Salin Laporan untuk mengirim lewat jalur lain. Laporan terkirim juga membawa Device ID alat. Bila status belum pasti, jangan kirim ulang sebelum memeriksa hasilnya.

    Kirim atau salin laporan Perbesar gambar

Halaman 24 dari 24

Selesaikan Pekerjaan dengan Aman

Pastikan kondisi alat jelas sebelum meninggalkan website.

  1. Matikan mode manual dan tes

    Matikan Bel Manual dan Amplifier Manual di Home, kembalikan tombol fisik ke posisi tidak aktif, dan hentikan tes suara bila masih berjalan.

    Matikan mode manual dan tes Perbesar gambar

  2. Pastikan jadwal berikutnya siap

    Periksa waktu, Grup Aktif, hari libur, dan Jadwal Aktif. Biarkan alat mendapat daya bila jadwal otomatis tetap diperlukan.

    Pastikan jadwal berikutnya siap Perbesar gambar

  3. Keluar dari akun

    Tekan Keluar di bagian atas halaman. Keluar mengakhiri sesi web, bukan menghentikan bel atau memutus daya. Simpan backup dan akun di tempat privat.

    Keluar dari akun Perbesar gambar

Panduan Bel Otomatis MP3 Panduan pengoperasian

Baca pengaturan tambahan saat diperlukan.

Gambar panduan

Buka gambar asli di tab baru
